| Объект | LTP33 | LTP36 | LTP38 | |
| Основные стандарты точности измерения *2 | Размеры трекера | 180×230×420мм | ||
| Вес трекера | ≤12кг | |||
| Регулятор | Интегрированный тип | |||
| Лазерная установка *1 | 1550нм,1мВт/КВт| Класс 2 | |||
| Поддержка 6D зонда | Поддерживает | |||
| Степень защиты | IP54 | |||
| Диапазон измерения | Максимальный радиус измерения | 30м | 60м | 80м |
| Горизонтальное направление | ±360° | ±360° | ±360° | |
| Вертикальное направление | -145°~+145° | -145°~+145° | -145°~+145° | |
| Точность измерения *2 | Точность пространства | 15мкм+6мкм/м | 15мкм+6мкм/м | 15мкм+6мкм/м |
| Уровень гравитационного выравнивания | 2.0″ | 2.0″ | 2.0″ | |
| Скорость вывода данных | 5~100 точек/с | |||
| Интерфейс связи | Кабельный интерфейс | TCP/IP (Кат.5 | ||
| Беспроводной интерфейс | WLAN(IEEE 802.11N) | |||
| Экологические требования | Рабочая температура | 0°С~40°С | ||
| Абсолютная высота | -500~+3500м | |||
| Относительная влажность | 0~95%, без конденсации влаги | |||
| Источник питания | Питание переменным током | 220±10%ВПТ, 50/60Гц, 4A, 220Вт | ||
| Питание от батареи | Улучшенный держатель батареи, продолжительность непрерывной работы ≥6ч | |||
Интегрированная конструкция системного блока управления
Центральный процессор с мощной обрабатывающей способностью и компактный системный блок управления встроены в головку лазерного трекера. Интегрированная конструкция системного блока значительно сокращает количество соединительных кабелей для подключения устройства и портативных коробок, делая установку на месте быстрой и удобной.
Технология автоматического закрепления целевого шара
Камера захвата цели автоматически ищет целевой шар на небольшой области, когда свет отключается, и автоматически закрепляет целевой шар. Процесс не требует участия человека, что повышает эффективность измерений.
Высокоточная технология абсолютного измерения дальности
Технология абсолютного измерения дальности с помощью одного лазера (ADM) гарантирует высокую точность измерений несмотря на значительное уменьшение оборудования в весе и объеме.
Интегрированная метеостанция
Передача данных между устройством и компьютером может осуществляться через аппаратный триггер, проводную сеть или беспроводной Wi-Fi и т. д., что делает оборудование удобным для использования на месте в конфиденциальных мастерских.
Связь MultiComm
Встроенная метеостанция окружающей среды автоматически отслеживает и обновляет метеорологические параметры окружающей среды, а также компенсирует влияние температуры, давления воздуха и влажности на показатель преломления воздуха для лазера в воздухе в режиме реального времени для обеспечения точности измерений.
Портативная транспортировка
Головка лазерного трекера интегрированной конструкции системного блока и встроенная упаковка для транспортировки деталей делают всю транспортноупаковочную систему небольшой по размеру и легкой по весу, тем самым упрощая транспортировку между различными рабочими площадками.
Герметичная защитная конструкция
Степень защиты IP54 гарантирует защиту системного блока от пыли и других загрязняющих веществ, а также имеет высокую экологическую пригодность.

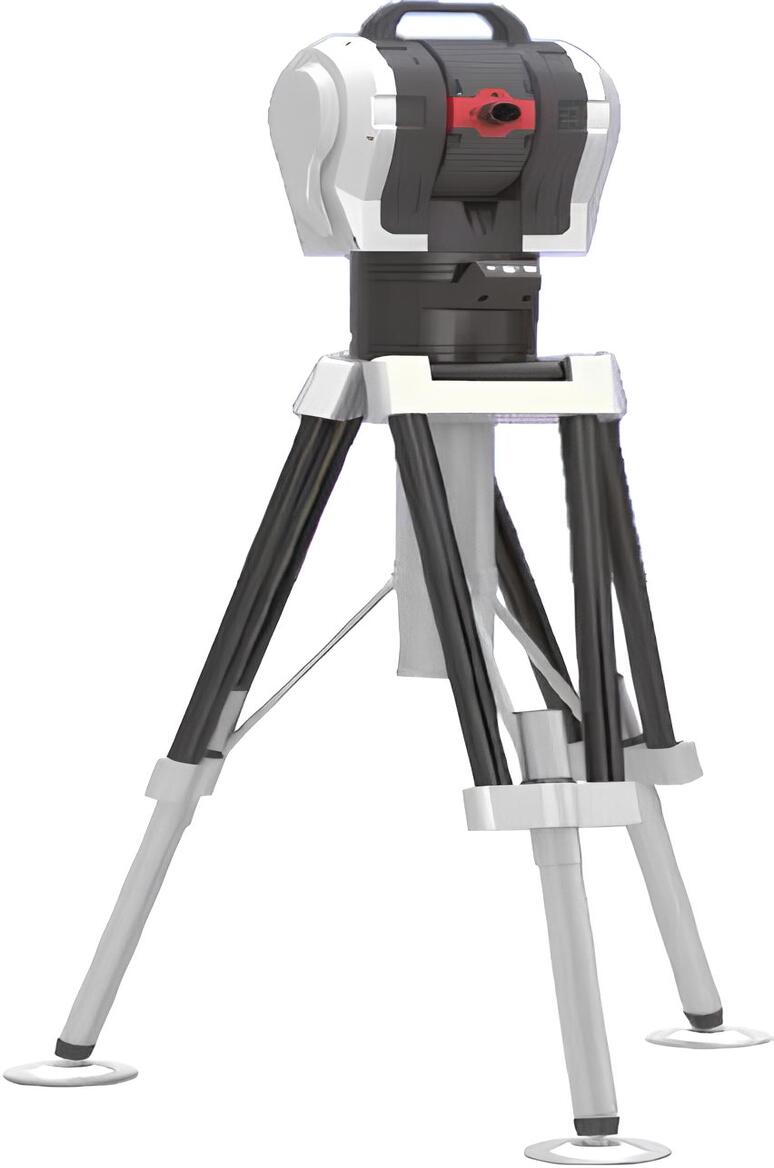

Устойчивый штатив
Стабильная и удобная конструкция штатива и пиастры обеспечивает стабильные условия наземных измерений. «Интеллектуальный» подъемный механизм разработан для экономии труда, а прочная треугольная система поддержки позволяет избежать потери точности, вызванной вибрацией окружающей среды.
ПО для измерения пространства SpatialMaster
• Прослеживаемость, точный протокол метрической информации всех точек измерения от всех измерительных приборов.
• Эффективный метод создания геометрической формы и алгоритм точного выравнивания, сертифицированные двойным PTB Гаусса и Чебышева.
• Многообразные методы регулирования и выравнивания, такие как наилучшее соответствие, последовательное регулирование, комплексное выравнивание.
• Предоставление мощных функций анализа, функции измерения геометрических соотношений, включая профессиональную оценку GD и T.
• Удобная функция мониторинга может обеспечить эффективные услуги по сборке и настройке для фактического производственного процесса установки.
• Самоуправляемый, различимый и доступный формат отчета, отвечающий различным требованиям к формату отчета.
• Автоматическое измерение, измерение на поточной линии, измерение направляющей точки, измерение точки партии и другие функции автоматического измерения повышают эффективность измерений.
• Поддержка одновременного измерения на нескольких станциях и проведение единых пространственных измерений, а также поддержка анализа многостороннего метода с несколькими трекерами.
• Обеспечивает интерфейс SDK, поддерживает самостоятельное пользовательское программирование.
Центральный процессор с мощной обрабатывающей способностью и компактный системный блок управления встроены в головку лазерного трекера. Интегрированная конструкция системного блока значительно сокращает количество соединительных кабелей для подключения устройства и портативных коробок, делая установку на месте быстрой и удобной.
Технология автоматического закрепления целевого шара
Камера захвата цели автоматически ищет целевой шар на небольшой области, когда свет отключается, и автоматически закрепляет целевой шар. Процесс не требует участия человека, что повышает эффективность измерений.
Высокоточная технология абсолютного измерения дальности
Технология абсолютного измерения дальности с помощью одного лазера (ADM) гарантирует высокую точность измерений несмотря на значительное уменьшение оборудования в весе и объеме.
Интегрированная метеостанция
Передача данных между устройством и компьютером может осуществляться через аппаратный триггер, проводную сеть или беспроводной Wi-Fi и т. д., что делает оборудование удобным для использования на месте в конфиденциальных мастерских.
Связь MultiComm
Встроенная метеостанция окружающей среды автоматически отслеживает и обновляет метеорологические параметры окружающей среды, а также компенсирует влияние температуры, давления воздуха и влажности на показатель преломления воздуха для лазера в воздухе в режиме реального времени для обеспечения точности измерений.
Портативная транспортировка
Головка лазерного трекера интегрированной конструкции системного блока и встроенная упаковка для транспортировки деталей делают всю транспортноупаковочную систему небольшой по размеру и легкой по весу, тем самым упрощая транспортировку между различными рабочими площадками.
Герметичная защитная конструкция
Степень защиты IP54 гарантирует защиту системного блока от пыли и других загрязняющих веществ, а также имеет высокую экологическую пригодность.
Устойчивый штатив
Стабильная и удобная конструкция штатива и пиастры обеспечивает стабильные условия наземных измерений. «Интеллектуальный» подъемный механизм разработан для экономии труда, а прочная треугольная система поддержки позволяет избежать потери точности, вызванной вибрацией окружающей среды.
ПО для измерения пространства SpatialMaster
• Прослеживаемость, точный протокол метрической информации всех точек измерения от всех измерительных приборов.
• Эффективный метод создания геометрической формы и алгоритм точного выравнивания, сертифицированные двойным PTB Гаусса и Чебышева.
• Многообразные методы регулирования и выравнивания, такие как наилучшее соответствие, последовательное регулирование, комплексное выравнивание.
• Предоставление мощных функций анализа, функции измерения геометрических соотношений, включая профессиональную оценку GD и T.
• Удобная функция мониторинга может обеспечить эффективные услуги по сборке и настройке для фактического производственного процесса установки.
• Самоуправляемый, различимый и доступный формат отчета, отвечающий различным требованиям к формату отчета.
• Автоматическое измерение, измерение на поточной линии, измерение направляющей точки, измерение точки партии и другие функции автоматического измерения повышают эффективность измерений.
• Поддержка одновременного измерения на нескольких станциях и проведение единых пространственных измерений, а также поддержка анализа многостороннего метода с несколькими трекерами.
• Обеспечивает интерфейс SDK, поддерживает самостоятельное пользовательское программирование.
Область применение
• Сборка самолета
• Монтаж ветроэнергетического оборудования
• Монтаж судна
• Монтаж высокоскоростной железной дороги
• Монтаж космического оборудования
• Центрирование движения оси робота
• Монтаж устройства атомной энергии
• Монтаж устройства гидроэлектричества
• Проверка крупно-габаритных станков
