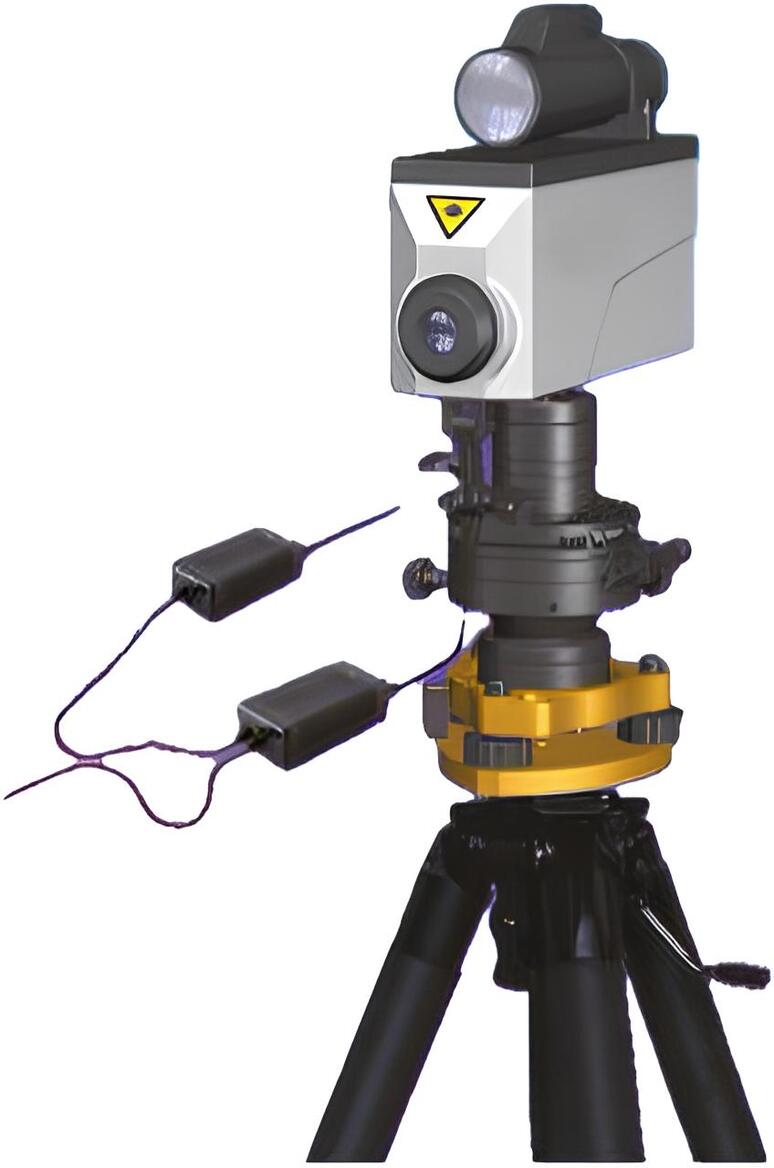

Высокоточный лазерный дальномер серии Micro D

Заказать Получить консультацию
Распечатать описание
Аудит производства Скачать каталог
Высокоточный лазерный дальномер серии Micro D использует метод прецизионной оптической модуляции, который повышает частоту модуляции, увеличивает ширину полосы частот и разрешающую способность по частоте, что позволяет Micro D избежать присущих традиционным лазерным дальномерам электрических недостатков. Точность традиционных технологий измерения дальности значительно повышается, благодаря чему точность измерения дальности превышает 10 мкм.
Модель Micor D 600 Micor D 1200
Основные стандарты Размер системного блока (мм) 255×85×204 255×85×204
Размер основания (мм) Одностороннее основание 122×194×77 Одностороннее основание 122×194×77
Поворотное основание Φ216×185 Поворотное основание Φ216×185
Масса всего оборудования 5.6 кг 5.8 кг
Лазерный дальномер 1mW/CW| Класс 2 1mW/CW| Класс 2
Лазерный указатель 1mW/CW| Класс 2 1mW/CW| Класс 2
Степень защиты IP53 IP53
Характеристики измерения Максимальный радиус измерения 60 м 120 м
Минимальный радиус измерения 2 м 2 м
Точность измерения дальности ±10мкм (весь процесс ) ±(10мкм+0.2×10-6D)
Измерение направления Одностороннее направление Одностороннее направление
Диапазон колебания тангажа 360 градусов 360 градусов
Точность метеостанции Датчик температуры воздуха ±0.1°С (0-40°С) ±0.1°С (0-40°С)
Датчик влажности воздуха ±6% (0-95%) ±6% (0-95%)
Датчик давления воздуха ±0.1кПа ±0.1кПа
Интерфейс связи Кабельный интерфейс RS232C RS232C
Экологические требования Рабочая температура 0°С~40°С 0°С~40°С
Абсолютная высота -500~+3500 м -500~+3500 м
Относительная влажность 0~95%, без конденсации влаги 0~95%, без конденсации влаги
Экологические требования Тип питания Переменный ток Переменный ток
Рабочее напряжение 220±10%ВПТ, 50/60Гц, 5A, 60Вт
Функциональные характеристики
Высокоточное прямое измерение расстояния Применение метода прецизионной оптической модуляции значительно повышает точность метода прямого измерения дальности, а точность измерения дальности достигает ± (10pim+0,2 нм/м).
Прицельная система с дополнительным телескопом Индикатор интенсивности сигнала на станке, оснащенный телескопом с большим увеличением, сочетается с прицельной системой с дополнительным телескопом для быстрого настраивания измерительного луча на удаленную цель.
Прицельная система с дополнительным телескопом Индикатор интенсивности сигнала на станке, оснащенный телескопом с большим увеличением, сочетается с прицельной системой с дополнительным телескопом для быстрого настраивания измерительного луча на удаленную цель.
Экологическая компенсация метеостанции Оснащен высокоточной комплексной метеостанцией для сбора параметров окружающей среды, таких как температура, давление воздуха и относительная влажность, что, в свою очередь, реализует автоматическую компенсацию длин волн лазера и значительно снижает внешние влияния на точность измерений.
Программируемый интерфейс данных Измерительное ПО имеет такие функции, как управление измерением дальности, мониторинг интенсивности отраженного света, повторная точность точек измерения, настройка компенсации параметров окружающей среды и т. д., а также предоставляет программируемый интерфейс данных для облегчения дальнейшей разработки.
