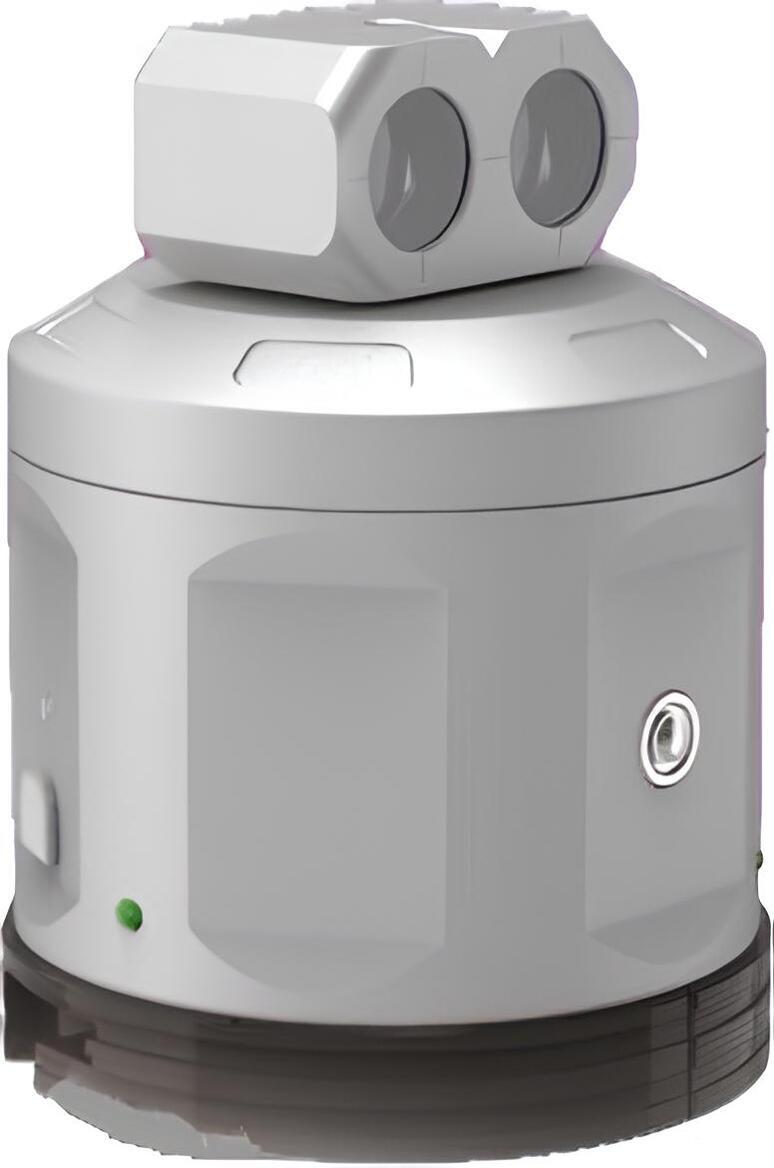

| Модель прибора | WR50 |
| Диапазон измерения угла | (0~360)° |
| Точность измерения | ±1″ |
| Разрешение | 0.1″ |
| Максимальная скорость вращения | 10 об/мин |
| Максимальная скорость сопровождения | 2 об/мин |
| Вес | 1.9 кг |
| Высота | 148 мм |
| Диаметр | 112 мм |
| Вид связи | Bluetooth |
| Способ питания | Литиевая батарея |

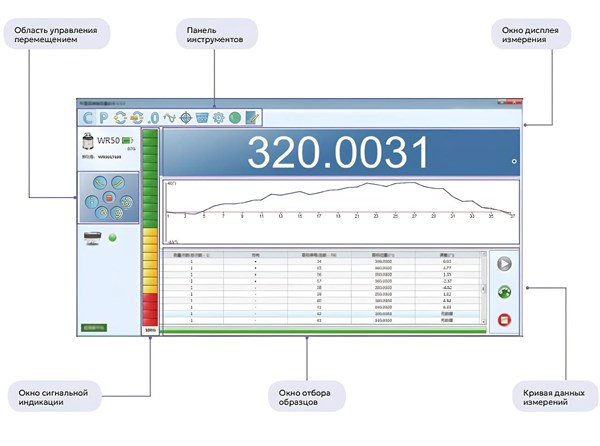

Описание ПО
Конфигурация измерения эксцентрикового вала
Конфигурация измерения эксцентрикового вала в основном состоит из системного блока SJ6000, группы линз для углов, автоматической высокоточной поворотной платформы WR50, комплектующих для эксцентрикового вала, ПО для измерения эксцентрикового вала и других компонентов. Комплектующие эксцентрикового вала используются для измерения точности позиционирования угла, когда поворотная платформа, как, например, люлька вала, не может быть установлена в центре вала. Принцип измерения эксцентрикового вала
Принцип измерения эксцентрикового вала заключается в использовании синхронного движения линейной оси и поворотной оси станка. Как показано на рисунке ниже, каждое движение поворотной оси соответствует движению линейной оси. Необходимо обратить внимание на то, что даже при одном и том же угловом перемещении оси интервалы перемещения линейной оси будут различаться, тем самым обеспечивая согласованность интерферометра и WR50.
Конфигурация измерения эксцентрикового вала в основном состоит из системного блока SJ6000, группы линз для углов, автоматической высокоточной поворотной платформы WR50, комплектующих для эксцентрикового вала, ПО для измерения эксцентрикового вала и других компонентов. Комплектующие эксцентрикового вала используются для измерения точности позиционирования угла, когда поворотная платформа, как, например, люлька вала, не может быть установлена в центре вала.
Принцип измерения эксцентрикового вала заключается в использовании синхронного движения линейной оси и поворотной оси станка. Как показано на рисунке ниже, каждое движение поворотной оси соответствует движению линейной оси. Необходимо обратить внимание на то, что даже при одном и том же угловом перемещении оси интервалы перемещения линейной оси будут различаться, тем самым обеспечивая согласованность интерферометра и WR50.
