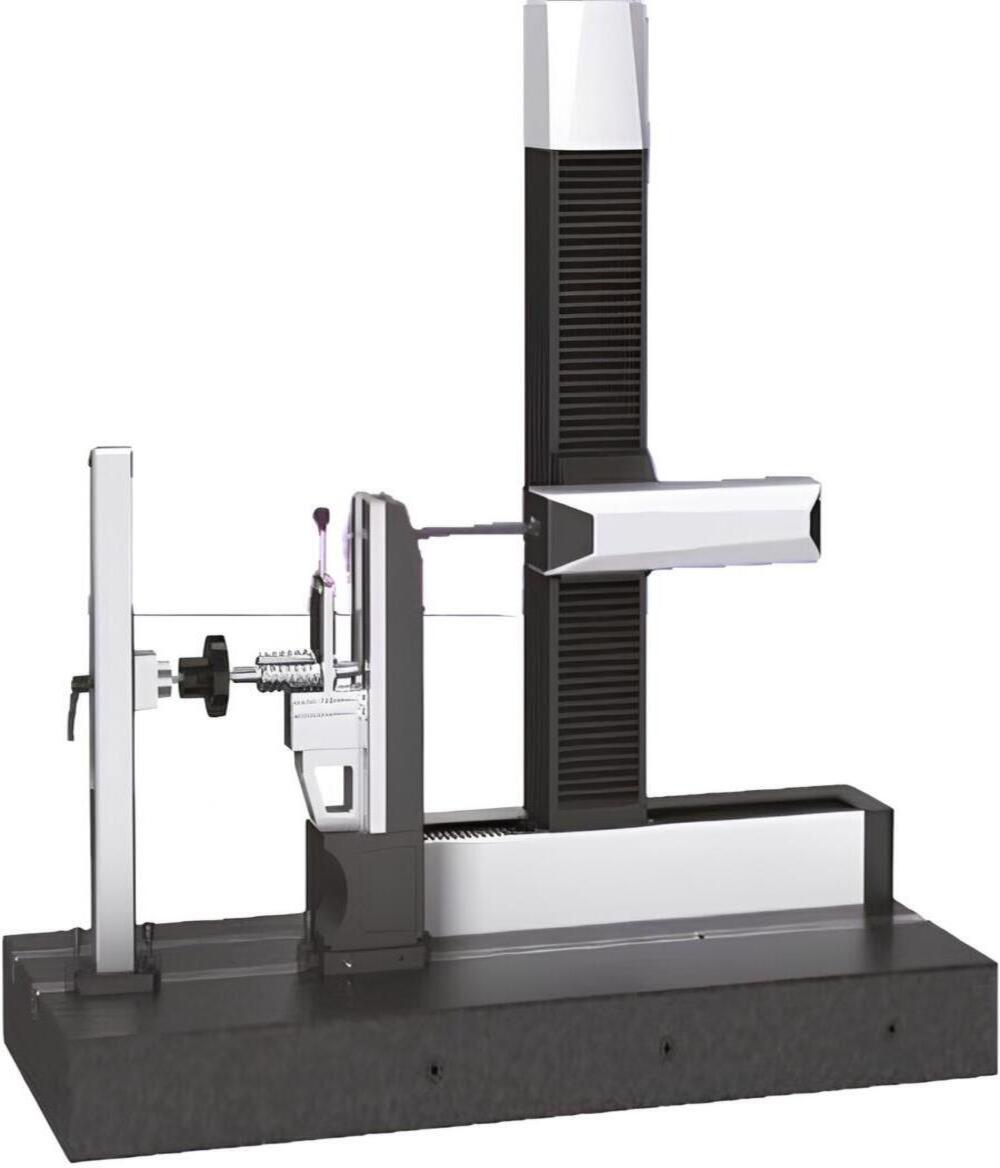

Контурограф серии ScroM

Функция двустороннего сканирования контура:
Контактное измерение выполняется путем скольжения Т-образного игольчатого щупа по измеряемой поверхности. Может тестировать и проверять контур, двумерный размер и двумерное смещение объекта. Основное преимущество прибора заключается в том, что он может напрямую измерять трудноизмеримую поверхность некоторых деталей, таких как отверстия, канавки и другие трудноизмеримые части. Может считывать показания напрямую в соответствии с определенными критериями оценки или очертить форму кривой контура поверхности. Скорость измерения высокая, результат надежный, удобная эксплуатация.

Модель продукции			PS582	PS583	PS584
Параметры	Диапазон измерения	Ось X	0~235мм (весь растр)	0~325мм (весь растр)	0~400мм (весь растр)
		Ось Z	0~235мм (весь растр)	0~325мм (весь растр)	0~400мм (весь растр)
	Минимальное разрешение		0.001мкм
	Скорость сканирования		0.1-2мм/с
	Измерение силы		10-150мН
	Способность преодолевать подъем		Уклон на подъеме 78°, уклон на спуске 87°
	Y-направление рабочего стола		Диапазон перемещения 25мм, высота рабочего стола 85мм
Измерение резьбы	Диапазон измерения резьбы		Внутренняя резьба: M3~M200, внешняя резьба: M3~M200 (выбор диапазона согласно конфигурации)
	Погрешность измерения резьбы (большой, средний, малый диаметр)		≤(4 + L/100)мкм, (L, длина, мм)
	Погрешность измерения шага резьбы		≤(1 + L/100)мкм, (L, длина, мм)
Измерение контура	Диапазон измерения диаметра		Внутренний: Ф3-Ф200, внешний: Ф3-Ф200 (выбор диапазона согласно конфигурации)
	Погрешность измерения диаметра		≤(3 + L/100)мкм, (L, длина, мм)
	Погрешность измерения допуска контура		≤(2 + L/100)мкм, (L, длина, мм)
Измерение качества поверх- ности	Параметры измерения шероховатости		Шероховатость R: Rp,Rv,Rz,Rc,Rt,Ra,Rq,Rsk,Rku,RSm,RPc,Rdq,Rdc,Rmr,Rmax,Rpm, tp,Htp,P- c,Rda,Ry,Sm,S,Rpc,RzJ;
			Шероховатость середины: Rk,Rpk,Rvk,Rpkx,Rvkx,Mr1,Mr2,A1,A2,Vo; Параметры контура P: Pa,Pq,Pt,Pz,Pp,Pv,PSm,Psk,Pku,Pdq,Pdc,Pc,PPc,Pmr,Rad,PzJ,Pmax;
			Параметры волнистости контура W: Wa,Wq,Wt,Wz,Wp,Wv,WSm,Wsk,Wku,Wdq,Wdc,Wmr,Wp- c,Wc;
			Параметры Motif: R,AR,W,AW,Rx,Wx,Wte
	Диапазон измерения Ra		Ra0.012мкм~Ra12.5мкм (большой диапазон (опционально))
	Волновой фильтр		Волновой фильтр Гаусса, волновой фильтр 2RC, волновой фильтр нулевой фазы
	Длинна отбора		0.008, 0.08, 0.25, 0.8, 2.5, 8.0, 25мм (опционально)
	Длинна оценки		Максимальное кратное число автоматического расчёта длины отбора в соответствии с измеренной длинной.
	Предельная длинна волны		0.25/0.8/2.5(мм) или настраиваемая пользователем отсечка
Габариты оборудования (ДXШXВ)			1200X500X980	1200X500X1180	1200X500X1180
Вес оборудования			100 кг	200 кг	200 кг

Функция сканирования резьбы:
Полностью автоматическое детектирование общей точности кольцевой калибр-пробки с резьбой, кольцевой калибр-пробки с канонической резьбой, гладкой калибр-пробки; трапецеидальной резьбы, упорной резьбы, пилообразной резьбы и другой резьбы с глубоким креном, одиночных деталей с многооборотной резьбой, комплексных параметров резьбовых шпилек и различных параметров внешнего и внутреннего диаметра разнотипных деталей, параметров контура.

*1 и *2 Данный индекс точности является стандартом точности измерения резьбового калибр-кольца и стандартом резьбовой калибр-пробки (стандарт резьбы соответствует 2-му классу или выше)
*3 Данный индекс точности является стандартом точности измерения гладкого калибр-кольца и гладкой калибр-пробки.
*4 Данный индекс точности является стандартом точности измерения стандартного измерительного блока.
*5 Данный тип измерения может быть выполнен только при наличии дополнительного измерительного игольчатого щупа для определения шероховатости RO_12.

Область применения

Тестирование соосностирезьбовой шпильки
Тестирование резьбы
Тестирование трапециевиднойшпильки
Тестирование шариковинтовой пары
Тестирование внутреннего и внешнего контура детали
Тестирование контура шестерни
