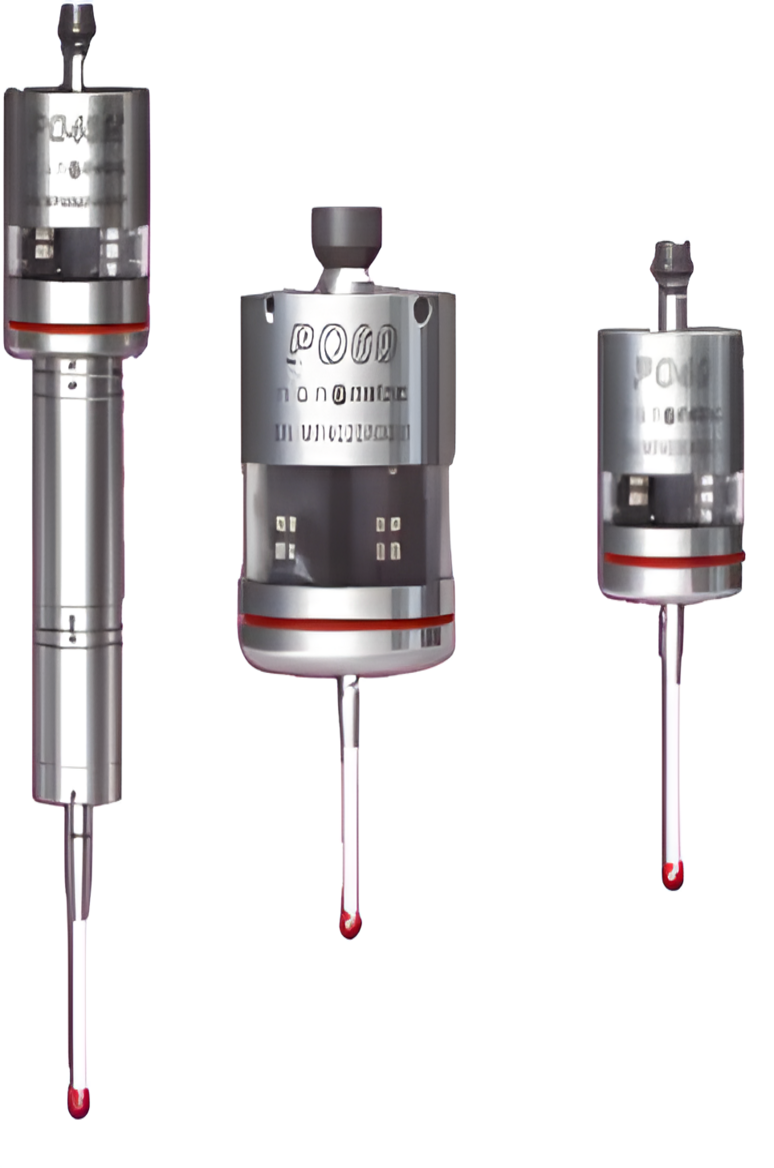

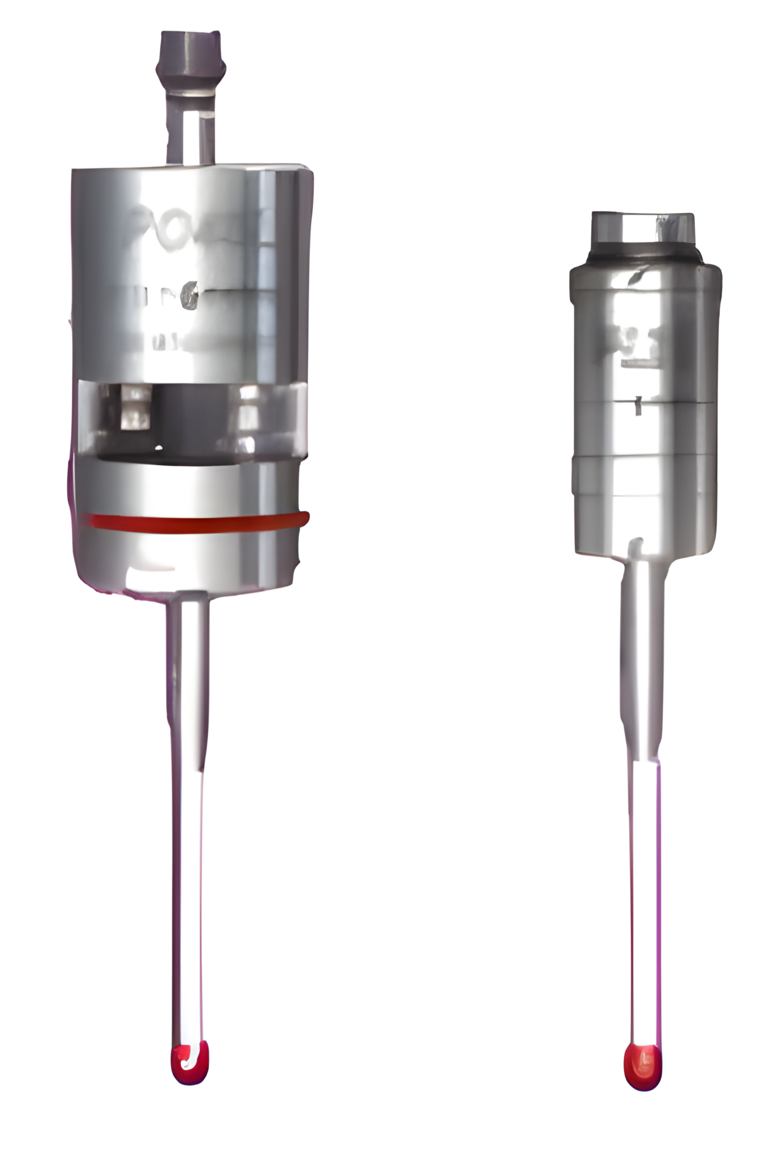

| Модель продукции | PO40 | PO60 | PO40L | PL20 |
| Габариты | ф 40 мм* L50 мм | ф 63 мм* L76мм | ф 40 мм* L52 мм | ф 25 мм* L41 мм |
| Вес (без рукоятки) | 260 г | 880 г | 280 г | 65 г |
| Тип передачи сигнала | 360° передача по инфракрасному лучу | 360° передача по инфракрасному лучу | 360° передача по инфракрасному лучу | Прямое кабельное соединение |
| Рабочая дальность | 5 м | 6 м | 5 м | / |
| Способ активации | Код M | Код M, ротация | Код M | / |
| Лимит скорости вращения | Макс. 1000 об/мин. | Макс. 1000 об/мин. | Макс. 1000 об/мин. | / |
| Способ питания | Литиевая батарея 1/2AA3.6V *2 | Литиевая батарея AA1.5V/3.6V *2 | Литиевая батарея 1/2AA3.6V*2 | / |
| Сенсорное измерение направления | ±X/±Y/-Z | ±X/±Y/-Z | ±X/±Y/-Z | ±X/±Y/-Z |
| Точность одноходового повторяющегося запуска δ (примечание 1) | 1 мкм | 2 мкм | 1 мкм | 1 мкм |
| Максимальный предел дальности скачка (примечание 2) | XY:12.5 мм +Z:6 мм | XY:21 мм +Z:11 мм | XY:12 мм +Z:6 мм | XY:12.5 мм +Z:6 мм |
| Усилие запуска XY (примечание 3) | 0.5 N~0.9 N | 0.5 N~1.6 N регулируемо | 0.3 N~1.6 N регулируемо | 0.5 N~1 N регулируемо |
| Усилие запуска Z/N | 5.8 N | 3.5 N~14 N регулируемо | 4N ~10 N регулируемо | 5.9 N |
| Применение на станках с ЧПУ | Малые и средние 3- и 5-осевые обрабатывающие центры | Крупногабаритный портальный станок, горизонтальный обрабатывающий центр | Токарный станок с ЧПУ или токарно-фрезерный обрабатывающий центр | Небольшой гравировально- фрезерный станок |

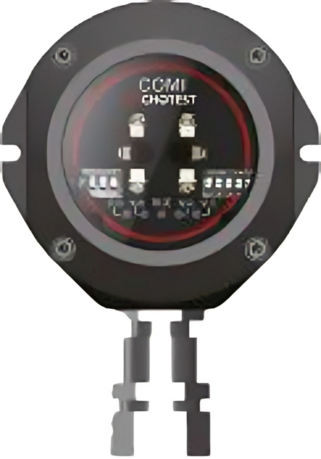

Технические параметры приемника
- Тип передачи: инфракрасная оптическая модуляция, 360° без мертвых углов
- Рабочий диапазон: максимум 8 м • Вес: 926 г
- Напряжение источника питания: 12 В ~ 30 В.
- Ток источника питания: передача 100 мА, прием 40 мА
- Электрический кабель (машинное управление): специальный 13-PIN экранированный кабель, 8 или 15 метров.
- Температура хранения: (-25~70)°С, рабочая температура: (5~55) °С.
ПО обладает преимуществами тестирования помех в режиме реального времени (безопасность), оптимизации пути (экономия времени), простоты эксплуатации и изучения (легкость использования). Поддерживает все основные системы ЧПУ, представленные на рынке, такие как Fanuc, Makino, Mitsubishi, Siemens, SYNTEC, Brother, HNC и т. д. Мощное программное обеспечение для 3D-измерений на станке — POM V2.0
Отличная функциональность, ПО для программирования, схожее с трехкоординатной моделью, простота в использовании и применимость к широкому спектру систем.
Характеристики
- Высокая повторяемость: повторяемость 2δ ~1мкм;
- Длительный режим ожидания: использование одноразовых легко заменяемых батарей, максимальное время использования батареи без замены составляет 6 месяцев.
- Полностью замкнутая энергопоглощающая конструкция: уникальная полностью замкнутая (360°) энергопоглощающая конструкция смягчает ударную силу оси в случае возникновения аварийной ситуации во время работы станка.
- Конструкция высокого уровня защиты: степень защиты измерительной головки и корпуса приемника достигает IP 68.
- Комбинированный диагностический световой индикатор LED: точное отображение текущего рабочего состояния датчика в режиме реального времени.
