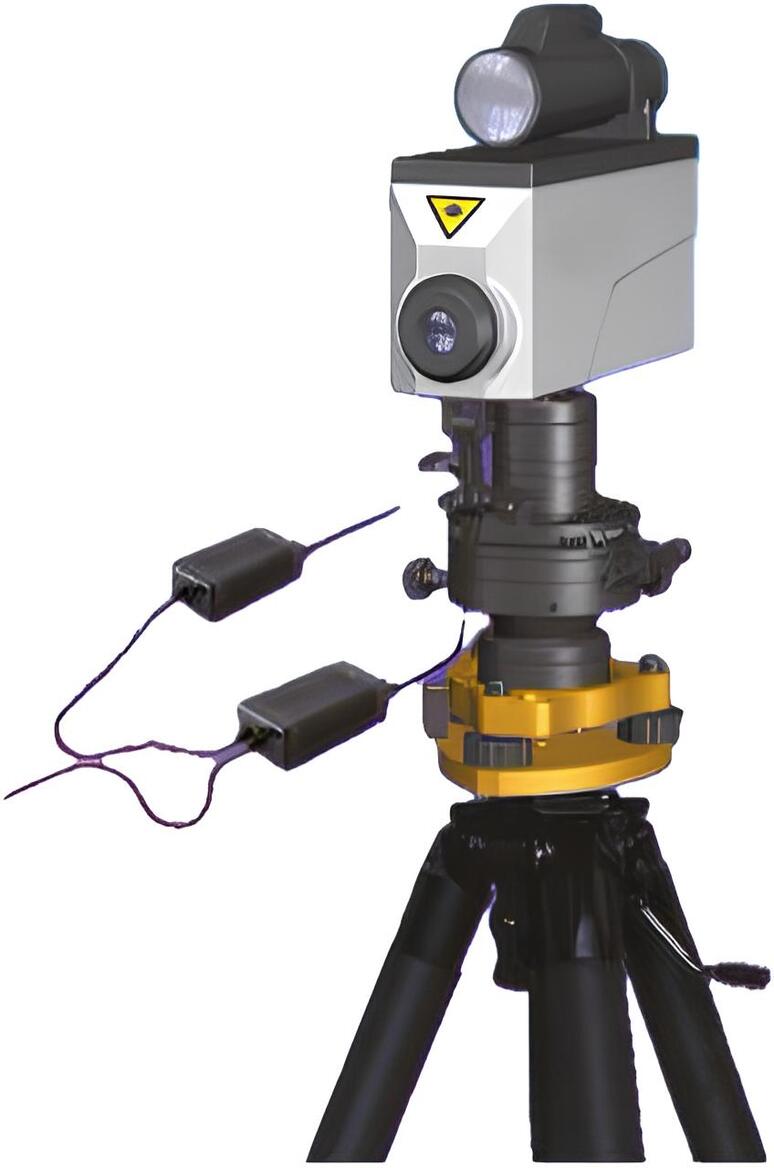

Высокоточный лазерный дальномер серии Micro D

Оборудование/Измерительное оборудование/Оптические измерительные приборы/Высокоточный лазерный дальномер серии Micro D

Высокоточный лазерный дальномер серии Micro D использует метод прецизионной оптической модуляции, который повышает частоту модуляции, увеличивает ширину полосы частот и разрешающую способность по частоте, что позволяет Micro D избежать присущих традиционным лазерным дальномерам электрических недостатков. Точность традиционных технологий измерения дальности значительно повышается, благодаря чему точность измерения дальности превышает 10 мкм.

Модель		Micor D 600	Micor D 1200
Основные стандарты	Размер системного блока (мм)	255×85×204	255×85×204
	Размер основания (мм)	Одностороннее основание 122×194×77	Одностороннее основание 122×194×77
	Размер основания (мм)	Поворотное основание Φ216×185	Поворотное основание Φ216×185
	Масса всего оборудования	5.6 кг	5.8 кг
	Лазерный дальномер	1mW/CW\| Класс 2	1mW/CW\| Класс 2
	Лазерный указатель	1mW/CW\| Класс 2	1mW/CW\| Класс 2
	Степень защиты	IP53	IP53
Характеристики измерения	Максимальный радиус измерения	60 м	120 м
	Минимальный радиус измерения	2 м	2 м
	Точность измерения дальности	±10мкм (весь процесс )	±(10мкм+0.2×10-6D)
	Измерение направления	Одностороннее направление	Одностороннее направление
	Диапазон колебания тангажа	360 градусов	360 градусов
Точность метеостанции	Датчик температуры воздуха	±0.1°С (0-40°С)	±0.1°С (0-40°С)
	Датчик влажности воздуха	±6% (0-95%)	±6% (0-95%)
	Датчик давления воздуха	±0.1кПа	±0.1кПа
Интерфейс связи	Кабельный интерфейс	RS232C	RS232C
Экологические требования	Рабочая температура	0°С~40°С	0°С~40°С
	Абсолютная высота	-500~+3500 м	-500~+3500 м
	Относительная влажность	0~95%, без конденсации влаги	0~95%, без конденсации влаги
Экологические требования	Тип питания	Переменный ток	Переменный ток
Экологические требования	Рабочее напряжение	220±10%ВПТ, 50/60Гц, 5A, 60Вт

Функциональные характеристики
	Высокоточное прямое измерение расстояния	Применение метода прецизионной оптической модуляции значительно повышает точность метода прямого измерения дальности, а точность измерения дальности достигает ± (10pim+0,2 нм/м).
	Прицельная система с дополнительным телескопом	Индикатор интенсивности сигнала на станке, оснащенный телескопом с большим увеличением, сочетается с прицельной системой с дополнительным телескопом для быстрого настраивания измерительного луча на удаленную цель.
	Прицельная система с дополнительным телескопом	Индикатор интенсивности сигнала на станке, оснащенный телескопом с большим увеличением, сочетается с прицельной системой с дополнительным телескопом для быстрого настраивания измерительного луча на удаленную цель.
	Экологическая компенсация метеостанции	Оснащен высокоточной комплексной метеостанцией для сбора параметров окружающей среды, таких как температура, давление воздуха и относительная влажность, что, в свою очередь, реализует автоматическую компенсацию длин волн лазера и значительно снижает внешние влияния на точность измерений.
	Программируемый интерфейс данных	Измерительное ПО имеет такие функции, как управление измерением дальности, мониторинг интенсивности отраженного света, повторная точность точек измерения, настройка компенсации параметров окружающей среды и т. д., а также предоставляет программируемый интерфейс данных для облегчения дальнейшей разработки.
