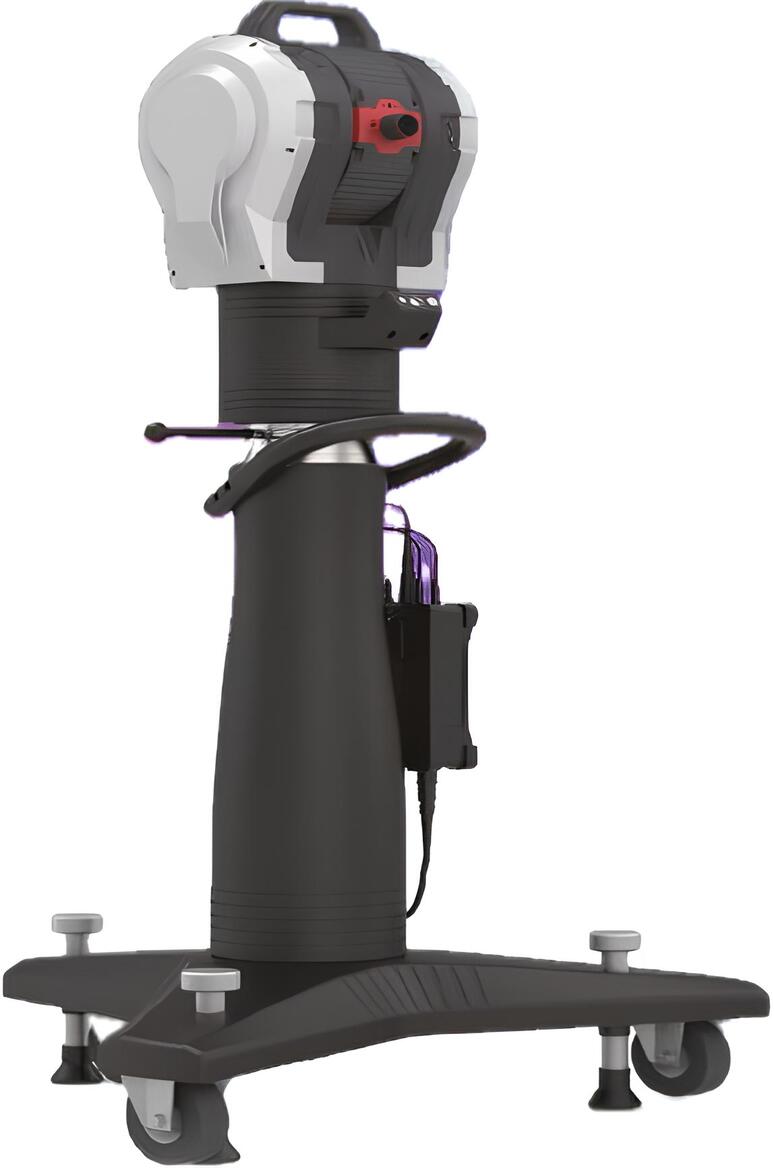

Лазерный трекер серии TracoN

Оборудование/Измерительное оборудование/Оптические измерительные приборы/Лазерный трекер серии TracoN

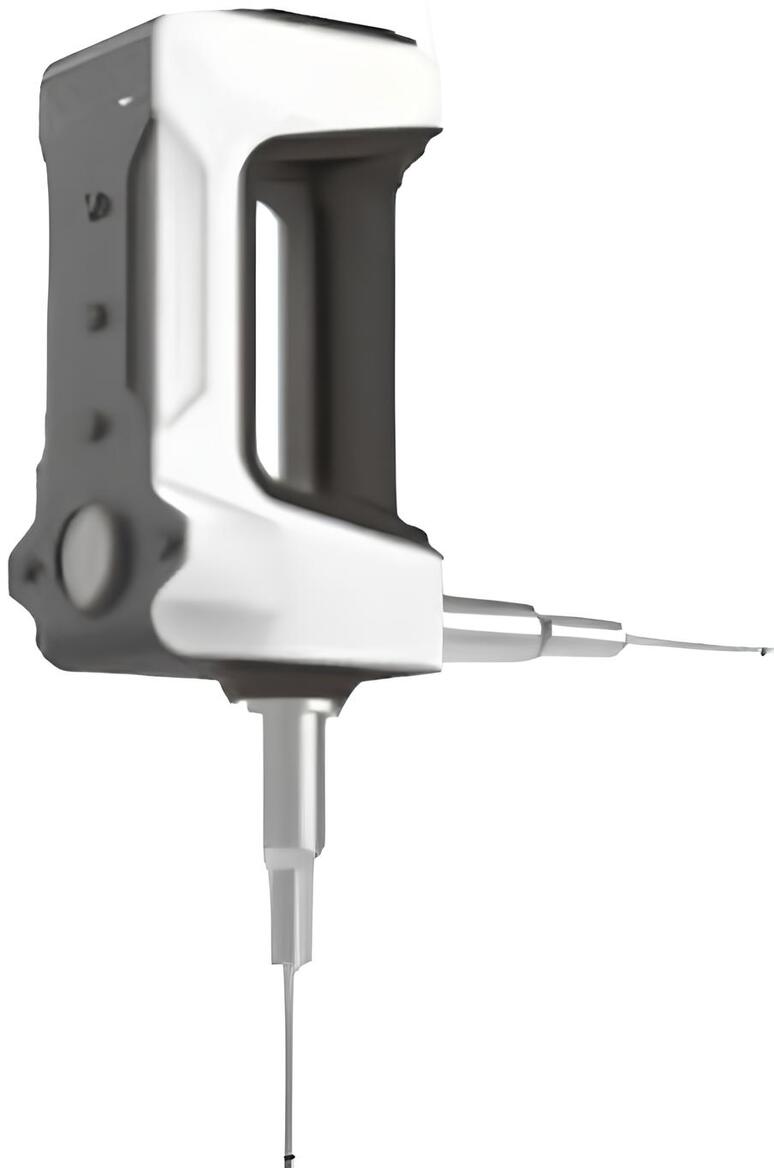

Зонд положения LT6DP
• Технология объединения датчиков машинного зрения и гравитационного выравнивания для измерения пространственного положения.
• Может измерять герметичность скрытых и внутренних характеристик отверстий, ям и т.д.
• Конструкция с двумя зондами, более эффективная при измерении сложных характеристик.
• Беспроводная передача, легкость сопровождения.

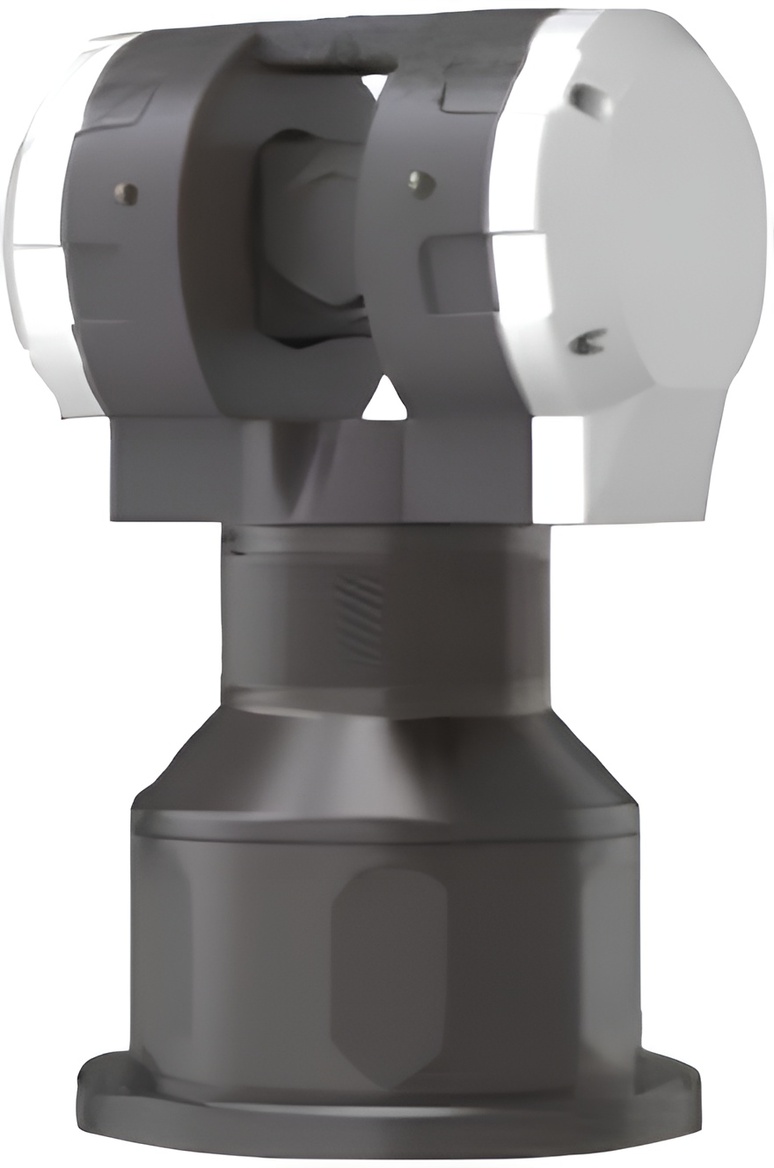

Интеллектуальный датчик положения LT6DT
• Датчик положения автоматически следует за лазерным лучом и фиксирует его, обеспечивая высокую гибкость измерений.
• Угол тангажа и угол сноса не ограничиваются углом приема оптического ретрорефлектора.
• Простое соединение интерфейса, удобная установка на станок или робот,высокая повторяемость, высокая точность.
• Специальный лазерный луч волнового диапазона и конструкция оптической фильтрации, нечувствительная к окружающему свету.
• Максимальная скорость отбора — 200 точек/с.

Объект		LT33	LT36	LT38
Основные стандарты	Размеры трекера	220×280×495 мм	220×280×495 мм	220×280×495 мм
	Вес трекера	21.0 кг	21.3 кг	21.3 кг
	Регулятор	Интегрированный тип
	Лазерная установка	633нм,1 мВт/КВт \| Класс 2
	Поддержка 6D зонда	Не поддерживает
	Степень защиты	IP54
Диапазон измерения	Максимальный радиус измерения	30м	60м	80м
	Горизонтальное направление	±360°	±360°	±360°
	Вертикальное направление	-145°~+145°	-145°~+145°	-145°~+145°
Точность измерения	Точность пространства	15мкм+6мкм/м	15мкм+6мкм/м	15мкм+6мкм/м
	Точность интерферометрического измерения дальности	0.5мкм/м	0.5мкм/м	0.5мкм/м
	Точность измерения абсолютной дальности	10мкм(весь процесс)	10мкм(весь процесс)	10мкм(весь процесс)
	Точность уровня	2.0″	2.0″	2.0″
Скорость вывода данных		1000 точек/с	1000 точек/с	1000 точек/с
Интерфейс связи	Кабельный интерфейс	TCP/IP (Кат.5)
Интерфейс связи	Беспроводной интерфейс	WLAN(IEEE 802.11N)
Экологические требования	Рабочая температура	0°С~40°С
	Абсолютная высота	-500~+3500м
	Относительная влажность	0~95%, без конденсации влаги
Источник питания	Питание переменным током	Переменный ток
Источник питания	Питание от батареи	220±10%ВПТ, 50/60Гц, 4A, 220Вт

Объект		LT63	LT66	LT6
Основные стандарты	Размеры трекера	220×280×495 мм	220×280×495 мм	220×280×495 мм
	Вес трекера	21.0 кг	21.3 кг	21.3 кг
	Регулятор	Интегрированный тип
	Лазерная установка	633нм,1 мВт/КВт \| Класс 2
	Поддержка 6D зонда	Поддерживает
	Степень защиты	IP54
Диапазон измерения	Максимальный радиус измерения	30м	60м	80м
	Горизонтальное направление	±360°	±360°	±360°
	Вертикальное направление	-145°~+145°	-145°~+145°	-145°~+145°
Точность измерения	Точность пространства	15мкм+6мкм/м	15мкм+6мкм/м	15мкм+6мкм/м
	Точность интерферометрического измерения дальности	0.5мкм/м	0.5мкм/м	0.5мкм/м
	Точность измерения абсолютной дальности	10мкм(весь процесс)	10мкм(весь процесс)	10мкм(весь процесс)
	Точность уровня	2.0″	2.0″	2.0″
Скорость вывода данных		1000 точек/с	1000 точек/с	1000 точек/с
Интерфейс связи	Кабельный интерфейс	TCP/IP (Кат.5)
Интерфейс связи	Беспроводной интерфейс	WLAN(IEEE 802.11N)
Экологические требования	Рабочая температура	0°С~40°С
	Абсолютная высота	-500~+3500м
	Относительная влажность	0~95%, без конденсации влаги
Источник питания	Питание переменным током	Переменный ток
Источник питания	Питание от батареи	220±10%ВПТ, 50/60Гц, 4A, 220Вт

Зонд положения LT6DP
Диапазон измерения	Максимальный радиус измерения	30м
Основные стандарты	Вес	0.68 кг
Точность измерения	Размеры	93×90×178мм
	Точность пространства	60мкм+6мкм/м
	Измерение диметра шара	3мм, 6мм
Измерительная рейка	Измерение текстуры шара	Углеродное волокно
Измерительная рейка	Измерение длины шара	40мм, 100мм, 200мм, 400мм
Интерфейс связи	Максимальная скорость вывода данных	100Гц
Источник питания	Коммуникационное соединение	Беспроводной WIFI
Источник питания	Продолжительность работы	≥8ч

Датчик положения LT6DT
Диапазон измерения	Максимальный радиус измерения	30м
Основные стандарты	Вес	1.32 кг
Основные стандарты	Размеры	105×98×168мм
Диапазон измерения	Угол тангажа	-55°~+60°
	Отклонение	±180°
	Бочка	±360°
Источник питания		Питание трекера

ПО для измерения пространства SpatialMaster
• Прослеживаемость, точный протокол метрической информации всех точек измерения от всех измерительных приборов.
• Эффективный метод создания геометрической формы и алгоритм точного выравнивания, сертифицированные двойным PTB Гаусса и Чебышева.
• Многообразные методы регулирования и выравнивания, такие как наилучшее соответствие, последовательное регулирование, комплексное выравнивание.
• Предоставление мощных функций анализа, функции измерения геометрических соотношений, включая профессиональную оценку GD и T.
• Удобная функция мониторинга может обеспечить эффективные услуги по сборке и настройке для фактического производственного процесса установки.
• Самоуправляемый, различимый и доступный формат отчета, отвечающий различным требованиям к формату отчета.
• Автоматическое измерение, измерение на поточной линии, измерение направляющей точки, измерение точки партии и другие функции автоматического измерения повышают эффективность измерений.
• Поддержка одновременного измерения на нескольких станциях и проведение единых пространственных измерений, а также поддержка анализа многостороннего метода с несколькими трекерами.
• Обеспечивает интерфейс SDK, поддерживает самостоятельное пользовательское программирование.

Комплекс для контроля и калибровки робота RobotMaster
Комплекс для контроля робота RobotMaster с использованием лазерного трекера TracoN представляет собой эффективный и действенный способ калибровки роботизированных измерений точности абсолютного положения в пространстве и проверки производительности. Комплекс представляет собой не только экономичное решение на основе оптического целевого шара, но также улучшенное решение на основе интеллектуального датчика положения 6D.
ПО для контроля и калибровки робота
В соответствии с параметрами DH робота создается математическая модель калибровки робота и выполняется калибровка нулевого положения робота, калибровка параметра DH робота и калибровка точности центральной точки TCP робота. При условии неизменности размеров конструкции и деталей существующего робота точность абсолютного положения робота может быть улучшена с помощью программного обеспечения для калибровки робота.
ПО для проверки производительности робота
В соответствии с параметрами DH робота создается математическая модель калибровки робота и выполняется калибровка нулевого положения робота, калибровка параметра DH робота и калибровка точности центральной точки TCP робота. При условии неизменности размеров конструкции и деталей существующего робота точность абсолютного положения робота может быть улучшена с помощью программного обеспечения для калибровки робота.
