| Объект | LTP33 | LTP36 | LTP38 | |
| Основные стандарты точности измерения *2 | Размеры трекера | 180×230×420мм | ||
| Вес трекера | ≤12кг | |||
| Регулятор | Интегрированный тип | |||
| Лазерная установка *1 | 1550нм,1мВт/КВт| Класс 2 | |||
| Поддержка 6D зонда | Поддерживает | |||
| Степень защиты | IP54 | |||
| Диапазон измерения | Максимальный радиус измерения | 30м | 60м | 80м |
| Горизонтальное направление | ±360° | ±360° | ±360° | |
| Вертикальное направление | -145°~+145° | -145°~+145° | -145°~+145° | |
| Точность измерения *2 | Точность пространства | 15мкм+6мкм/м | 15мкм+6мкм/м | 15мкм+6мкм/м |
| Уровень гравитационного выравнивания | 2.0″ | 2.0″ | 2.0″ | |
| Скорость вывода данных | 5~100 точек/с | |||
| Интерфейс связи | Кабельный интерфейс | TCP/IP (Кат.5 | ||
| Беспроводной интерфейс | WLAN(IEEE 802.11N) | |||
| Экологические требования | Рабочая температура | 0°С~40°С | ||
| Абсолютная высота | -500~+3500м | |||
| Относительная влажность | 0~95%, без конденсации влаги | |||
| Источник питания | Питание переменным током | 220±10%ВПТ, 50/60Гц, 4A, 220Вт | ||
| Питание от батареи | Улучшенный держатель батареи, продолжительность непрерывной работы ≥6ч | |||
Интегрированная конструкция системного блока управления
Центральный процессор с мощной обрабатывающей
способностью и компактный системный блок управления
встроены в головку лазерного трекера. Интегрированная
конструкция системного блока значительно сокращает
количество соединительных кабелей для подключения
устройства и портативных коробок, делая установку на
месте быстрой и удобной.
Технология автоматического закрепления целевого шара
Камера захвата цели автоматически ищет целевой
шар на небольшой области, когда свет отключается, и
автоматически закрепляет целевой шар. Процесс не
требует участия человека, что повышает эффективность
измерений.
Высокоточная технология абсолютного измерения дальности
Технология абсолютного измерения дальности с помощью
одного лазера (ADM) гарантирует высокую точность
измерений несмотря на значительное уменьшение
оборудования в весе и объеме.
Интегрированная метеостанция
Передача данных между устройством и компьютером
может осуществляться через аппаратный триггер,
проводную сеть или беспроводной Wi-Fi и т. д., что делает
оборудование удобным для использования на месте в
конфиденциальных мастерских.
Связь MultiComm
Встроенная метеостанция окружающей среды
автоматически отслеживает и обновляет
метеорологические параметры окружающей среды, а также
компенсирует влияние температуры, давления воздуха и
влажности на показатель преломления воздуха для лазера
в воздухе в режиме реального времени для обеспечения
точности измерений.
Портативная транспортировка
Головка лазерного трекера интегрированной
конструкции системного блока и встроенная упаковка
для транспортировки деталей делают всю транспортноупаковочную систему небольшой по размеру и легкой
по весу, тем самым упрощая транспортировку между
различными рабочими площадками.
Герметичная защитная конструкция
Степень защиты IP54 гарантирует защиту системного блока
от пыли и других загрязняющих веществ, а также имеет
высокую экологическую пригодность.

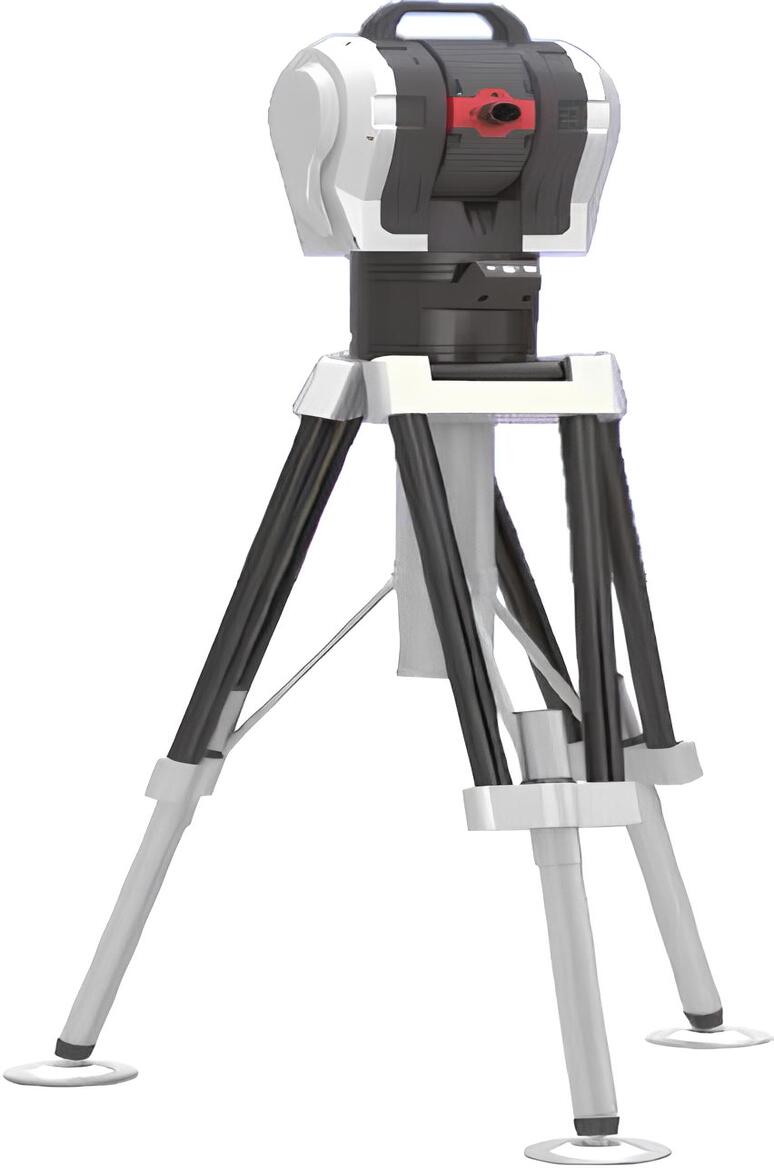

Устойчивый штатив
Стабильная и удобная конструкция штатива и пиастры
обеспечивает стабильные условия наземных измерений.
«Интеллектуальный» подъемный механизм разработан для
экономии труда, а прочная треугольная система поддержки
позволяет избежать потери точности, вызванной вибрацией
окружающей среды.
ПО для измерения пространства SpatialMaster
• Прослеживаемость, точный протокол метрической информации всех точек измерения от всех
измерительных приборов.
• Эффективный метод создания геометрической формы и алгоритм точного выравнивания,
сертифицированные двойным PTB Гаусса и Чебышева.
• Многообразные методы регулирования и выравнивания, такие как наилучшее соответствие,
последовательное регулирование, комплексное выравнивание.
• Предоставление мощных функций анализа, функции измерения геометрических соотношений,
включая профессиональную оценку GD и T.
• Удобная функция мониторинга может обеспечить эффективные услуги по сборке и настройке для
фактического производственного процесса установки.
• Самоуправляемый, различимый и доступный формат отчета, отвечающий различным требованиям
к формату отчета.
• Автоматическое измерение, измерение на поточной линии, измерение направляющей точки,
измерение точки партии и другие функции автоматического измерения повышают эффективность
измерений.
• Поддержка одновременного измерения на нескольких станциях и проведение единых
пространственных измерений, а также поддержка анализа многостороннего метода с несколькими
трекерами.
• Обеспечивает интерфейс SDK, поддерживает самостоятельное пользовательское
программирование.
Область применение
• Сборка самолета
• Монтаж ветроэнергетического оборудования
• Монтаж судна
• Монтаж высокоскоростной железной дороги
• Монтаж космического оборудования
• Центрирование движения оси робота
• Монтаж устройства атомной энергии
• Монтаж устройства гидроэлектричества
• Проверка крупно-габаритных станков
