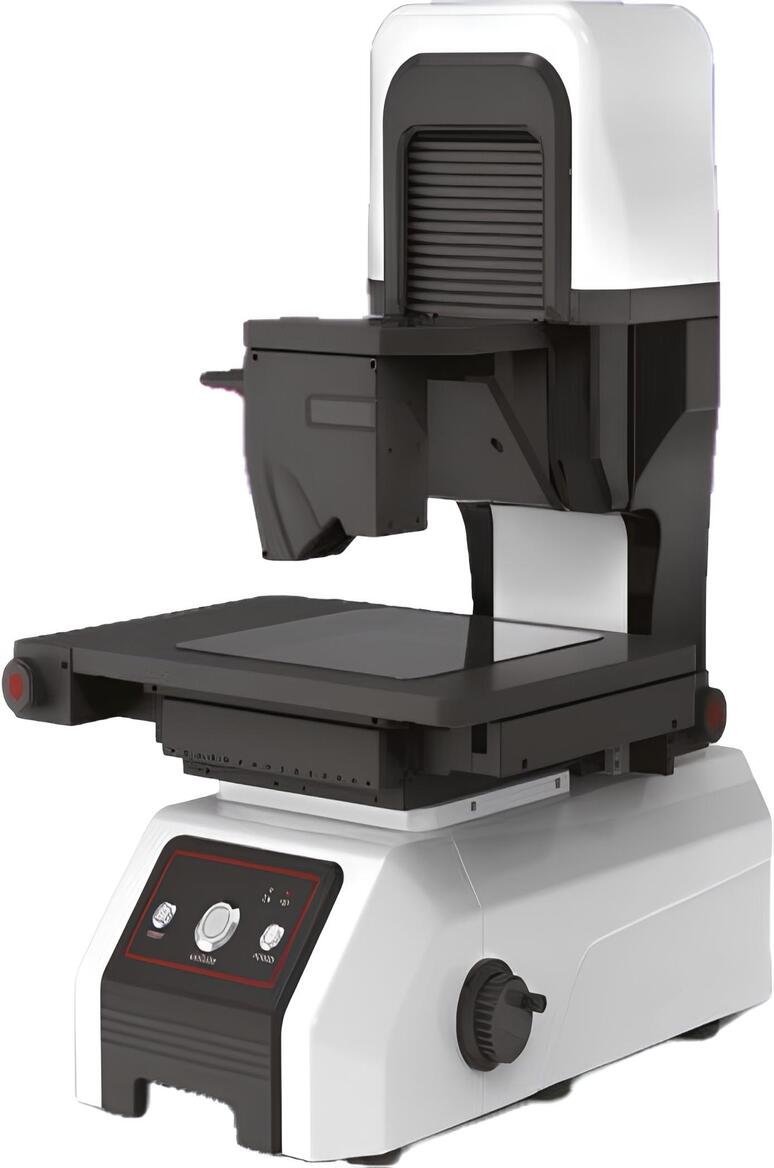

Лазерная сканирующая система серии LasoM

Оборудование/Измерительное оборудование/Оптические измерительные приборы/Лазерная сканирующая система серии LasoM

Лазерная сканирующая система серии VJ оснащен высокоточным линейным лазерным датчиком в сочетании с высокоточным алгоритмом анализа изображений и функцией бесконтактного сканирования профиля 3D-изображения для выполнения быстрого и точного измерения размеров. В режиме CNC необходимо лишь нажать клавишу включения, и пробор измерения в соответствии с формой детали автоматически локализует объект, сопоставит его с шаблоном, измерит оценку и сгенерирует отчет, обеспечивая быстрое и точное измерение одним кликом.

Модель продукции		MSL10	MSL11	MSL21
Диапазон обзора XY (мм)		100	100X100	200X100
Дальность шага XZ (мм)		100X75	100X100X75	200X100X75
Параметры измерительной головки	Диапазон измерения (направление по оси Z)	18 мм
	Ширина сканирования	30 мм
	Повторная точность	± 1.5 мкм
	Точность измерения	± 0.1% F.S.
Точность движения оси	XY	± (2.5 + L/100) мкм
	Z	± (3.5 + L/100) мкм
Скорость сканирования	XY	12~80 мм/с
Разрешение растрового изображения		0.1 мкм
Дисплей		24 дюйма LCD дисплей (1920X 1080)
Нагрузка (кг)		5
Габариты (мм)		530X280X600	530X402X603	530X503X603
Вес оборудования (кг)		25	45	65
Измерительное ПО		VisionX 3D
Рабочее напряжение		200-240 ВПТ, 50/60 Гц, 300 Вт
Устойчивость к окружающей среде		Температура 10°С~35°С, влажность 20~80% (без конденсации)

*1 Диапазон измерения 5-18 мм (опционально) Ширина сканирования 14-30 мм (опционально)
*2 При температуре окружающей среды 20°С±1°С используются контроль-измерительные стандарты компании Nanometric. Повторная точность ±1мкм (опционально) .
*3 При температуре окружающей среды 20°С±1°С используются контроль-измерительные стандарты компании Nanometric, F.S.
*4 Диапазон измерения по направлению оси Z (мм) .
*5 При температуре окружающей среды 20°С±1°С грузоподъёмность предметного столика составляет менее 5 кг, где L – величина перемещения (мм) по оси.
*6 При температуре окружающей среды 20°С±1°С грузоподъёмность предметного столика составляет менее 5 кг, где L – величина перемещения (мм) по оси.
*7 Определяется в соответствии с фактическими требованиями к точности измерений.

Лазерная сканирующая система серии VJ может быть использован в таких областях, как машиностроение, электроника, пресс-форма, литье под давлением, металлические изделия, резина, низковольтные электроприборы, магнитные материалы, точная штамповка, разъемы, соединители, клеммы, мобильные телефоны, бытовая техника, печатные платы, медицинское оборудование, часы, режущие инструменты, и других измерительных областях.
