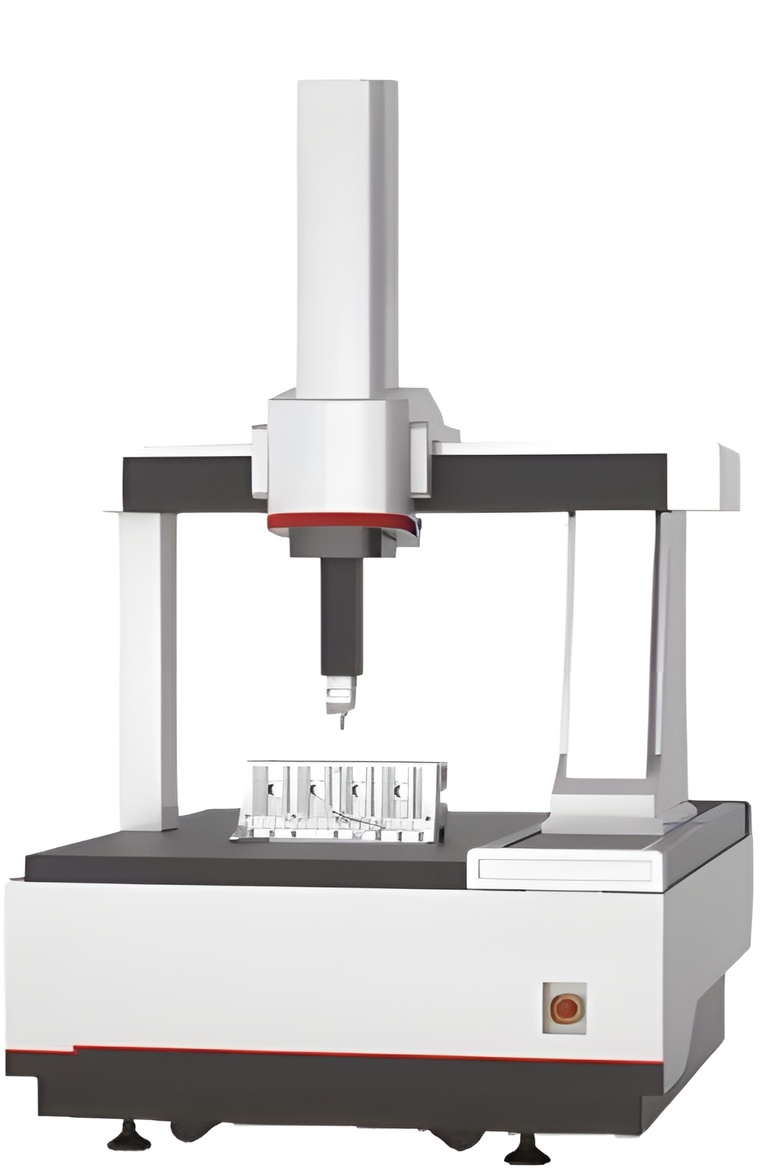

Координатно-измерительная машина CoordoM
Универсальная координатно-измерительная машина серии CoordoM поддерживает пусковую систему, систему сканирования и систему бесконтактного обнаружения. Может детектировать размер, форму и позиционное соотношение между различными деталям и компонентами, а также выполнять оптическое сканирование мягких материалов или сложных деталей. Кроме того, поддерживает устройства замены измерительной головки, видеокамеры; поддерживает поворотную платформу и т.д. Измерительная система CoordoM обеспечивает высокую точность работы измерительной машины, а измерительный ход составляет от 500х700х500 мм до 800х1000х600 мм. Предоставляет отличные динамические характеристики и различные решения для измерений, многообразные конфигурации, альтернативы, соответствующие различным потребностям измерений. Является незаменимым контрольно-проверочным оборудованием для тестирования и контроля качества современной промышленности. Поддерживает различное измерительное ПО, включая SMT DIMS, Rational DIMS, ARCO и т.д., поддерживает регулятор Pantec.
Модель Диапазон хода (мм) Габариты (мм) Вес устройства (кг) Максимальный вес измеряемой детали (КГ)
X Y Z LX LY LZ
KM57 500 700 500 1355 1590 2772 1800 500
KM68 600 800 600 1455 1690 2872 1900 600
KM71 700 1000 600 1555 1990 2872 2100 750
KM81 800 1000 600 1655 1990 2872 2500 800
KM91 900 1200 600 1755 2090 2872 2800 1000
Максимально допустимая погрешность индикации MPEe (мкм) Максимально допустимая погрешность тестирования MPEp (мкм)
От 1.5+Л/350 От 1.8
Требования комнатной температуры для измерительной машины Требуемое напряжение
Измерение комнатной температуры (комната термоконтроля) 20±1°C Напряжение 220В ±10%
Градиент температуры (время) 0.5°C/ч Частота 50/60 Гц
Градиент температуры (время) 1°C/24ч Максимальная потребляемая мощность 1000 ВА
Градиент температуры (пространство) 0.5°C/м Сила тока 5:00 AM
Требования к подаче воздуха Вибрационные требования
Минимальное давление подачи воздуха 0.6М Па Амплитуда частоты ниже 10 Гц <2мкм
Расход воздуха 120 л/мин Колебательное ускорение в пределах частоты 10-50 Гц 4*10^-3мкм/с^2
Требования комнатной температуры для измерительной машины
Относительная влажность воздуха 45%-75% Электропотребляющее оборудование требует надежного заземления: сопротивление заземления менее 4 Ом.
CoordoM используется для измерения крупных деталей в таких отраслях, как машиностроение, автомобилестроение, аэрокосмическая промышленность, судостроительная тяжелая промышленность, военная промышленность, ветроэнергетика, альтернативные источники энергии и т. д. Используется для измерения деталей малого и среднего размера, таких как 3С, прототипы инструментов. Включает измерение контейнеров, каркасов, шестерни, кулачков, турбин, червячных валов, закругления пластин, кривизны поверхностей. Может выполнять такие задачи, как точное измерение размера, формы и допуска на форму и расположение деталей, завершение управления процессом, контроль качества, реверсивное формование.

Может использоваться в:
• Машиностроении
• Автомобильной промышленности
• Электронной промышленности
• Аэрокосмической промышленности
• Оборонной промышленности
• Измерительных тестах и других областях
