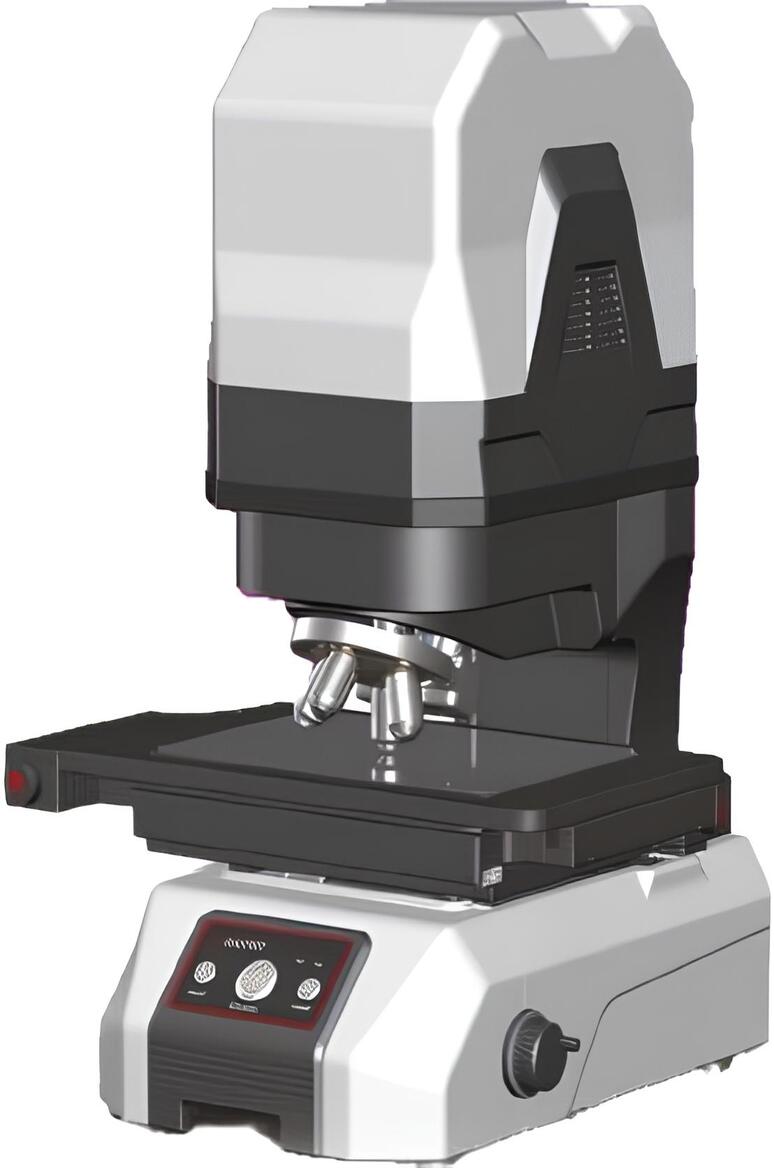

Измерительный микроскоп с микрообъективами серии MicroM
Измерительный микроскоп с микрообъективами MOB300 сочетает в себе микроскопическую визуализацию с традиционными видеоизмерениями для крупномасштабного измерения микрохарактеристик. Оснащенный электрической вышкой, прибор может автоматически переключаться на различные увеличения для обнаружения различных точных микроскопических двумерных характеристик. Богатый функционал измерения размеров позволяет измерять различные двумерные точки, линии, окружности и т. д., а также оценивать допуск на форму и расположение. Измерительный микроскоп с микрообъективами MOB300 может быть использован в таких областях, как прецизионное оборудование, устройства оптической связи, высокоточные пресс-формы, магнитные материалы, высокоточная штамповка, прецизионные детали для мобильных телефонов, медицинское оборудование, часы, режущие инструменты, тесты с измерениями, и др. областях.
Модель прибора MOB300
Объектив 10× 20× 50×
Датчик изображения Промышленная камера высокого разрешения
Дисплей 24 дюйма LCD дисплей (XGA:1920×1080)
Ротор объектива 3 ручных отверстия 5 электрических отверстий (опционально)
Диапазон поля обзора 0.98×0.98мм 0.49×0.49мм 0.196×0.196мм
Горизонтальное разрешение 2мкм 1мкм 0.4мкм
Точность измерения Поле обзора ±0.3мкм ±0.2мкм ±0.1мкм
Ось движения Ex/Ey ± (2.0+0.02 L) мкм
Повторная точность поля обзора ±0.1мкм ±0.1мкм ±0.05мкм
Измерение высоты Точность измерения ±(3.0+L/100)мкм
Повторная точность ±1мкм
Дальность шага X 210мм
Y 110мм
Z 75мм
Разрешение растрового изображения 0.1мкм
Система освещения Поверхностный свет Коаксиальное освещение
Контурный свет Центробежное проходящее освещение (зеленый цвет)
Точность точечного лазерного измерения Коэффициент максимальной глубины отверстия
1-May
Диапазон высоты ±3.5мм
Точность ±2.0мкм
Измерительное ПО VisionX
Максимальная скорость измерения XY 80 мм/с
Z 25 мм/с
Габариты(Д×Ш×В) 531×455×761мм
Вес 74 кг
Нагрузка 5 кг
Рабочее напряжение 100-240 ВПТ, 50/60Гц, 2A мощность 300Вт
Рабочая среда Температура 10°С~35°С, влажность 20~80% (без конденсации)
*1 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение стандартных пластин с линейным разрешением.
*2 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение микро-нано стандартных пластин.
*3 В позиции фокусировки, при температуре окружающей среды 20°С±1°С, выполнять измерение микро-нано стандартных пластин.
*4 Механическая точность оси Z, точность измерения высоты с помощью фокусировки объектива зависит от поверхности детали.
