Измерительная головка станка с ЧПУ серии PO

Оборудование/Измерительное оборудование/Контактные измерительные приборы/Измерительная головка станка с ЧПУ серии PO

Измерительная головка серии PO оснащена самой стабильной конструкцией спускового механизма с трехточной калибровкой обнуления. Во время измерения, когда игольчатый щуп касается измеряемой поверхности, срабатывает спусковой механизм, схема внутри измерительной головки отправляет сигнал запуска на приемник, а приемник передает сигнал на станок с ЧПУ, который получает координаты положения каждой оси станка и рассчитывает необходимые результаты измерений в соответствии с данными разных точек измерения.

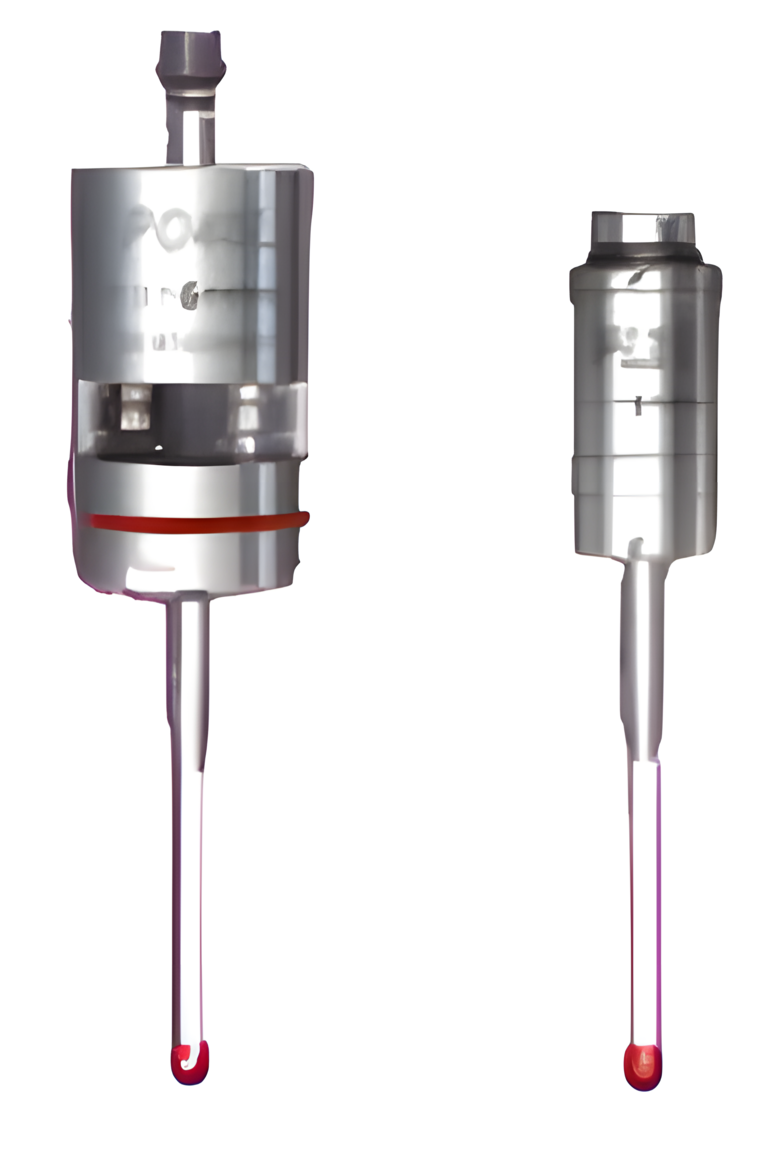

Модель продукции	PO40	PO60	PO40L	PL20
Габариты	ф 40 мм* L50 мм	ф 63 мм* L76мм	ф 40 мм* L52 мм	ф 25 мм* L41 мм
Вес (без рукоятки)	260 г	880 г	280 г	65 г
Тип передачи сигнала	360° передача по инфракрасному лучу	360° передача по инфракрасному лучу	360° передача по инфракрасному лучу	Прямое кабельное соединение
Рабочая дальность	5 м	6 м	5 м	/
Способ активации	Код M	Код M, ротация	Код M	/
Лимит скорости вращения	Макс. 1000 об/мин.	Макс. 1000 об/мин.	Макс. 1000 об/мин.	/
Способ питания	Литиевая батарея 1/2AA3.6V *2	Литиевая батарея AA1.5V/3.6V *2	Литиевая батарея 1/2AA3.6V*2	/
Сенсорное измерение направления	±X/±Y/-Z	±X/±Y/-Z	±X/±Y/-Z	±X/±Y/-Z
Точность одноходового повторяющегося запуска δ (примечание 1)	1 мкм	2 мкм	1 мкм	1 мкм
Максимальный предел дальности скачка (примечание 2)	XY:12.5 мм +Z:6 мм	XY:21 мм +Z:11 мм	XY:12 мм +Z:6 мм	XY:12.5 мм +Z:6 мм
Усилие запуска XY (примечание 3)	0.5 N~0.9 N	0.5 N~1.6 N регулируемо	0.3 N~1.6 N регулируемо	0.5 N~1 N регулируемо
Усилие запуска Z/N	5.8 N	3.5 N~14 N регулируемо	4N ~10 N регулируемо	5.9 N
Применение на станках с ЧПУ	Малые и средние 3- и 5-осевые обрабатывающие центры	Крупногабаритный портальный станок, горизонтальный обрабатывающий центр	Токарный станок с ЧПУ или токарно-фрезерный обрабатывающий центр	Небольшой гравировально- фрезерный станок

Технические параметры приемника

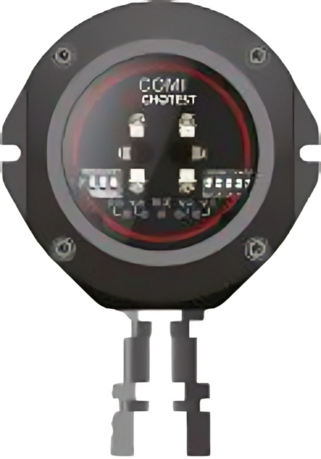

• Тип передачи: инфракрасная оптическая модуляция, 360° без мертвых углов
• Рабочий диапазон: максимум 8 м • Вес: 926 г
• Напряжение источника питания: 12 В ~ 30 В.
• Ток источника питания: передача <100 мА, прием <40 мА
• Электрический кабель (машинное управление): специальный 13-PIN экранированный кабель, 8 или 15 метров.
• Температура хранения: (-25~70)°С, рабочая температура: (5~55) °С.

ПО для измерения на станке, подходящее для измерения пресс-форм и 3D-кривых поверхностей — POM V1.0
ПО обладает преимуществами тестирования помех в режиме реального времени (безопасность), оптимизации пути (экономия времени), простоты эксплуатации и изучения (легкость использования). Поддерживает все основные системы ЧПУ, представленные на рынке, такие как Fanuc, Makino, Mitsubishi, Siemens, SYNTEC, Brother, HNC и т. д.

Мощное программное обеспечение для 3D-измерений на станке — POM V2.0
Отличная функциональность, ПО для программирования, схожее с трехкоординатной моделью, простота в использовании и применимость к широкому спектру систем.

Характеристики
• Высокая повторяемость: повторяемость 2δ <1мкм;
• Длительный режим ожидания: использование одноразовых легко заменяемых батарей, максимальное время использования батареи без замены составляет 6 месяцев.
• Полностью замкнутая энергопоглощающая конструкция: уникальная полностью замкнутая (360°) энергопоглощающая конструкция смягчает ударную силу оси в случае возникновения аварийной ситуации во время работы станка.
• Конструкция высокого уровня защиты: степень защиты измерительной головки и корпуса приемника достигает IP 68.
• Комбинированный диагностический световой индикатор LED: точное отображение текущего рабочего состояния датчика в режиме реального времени.
