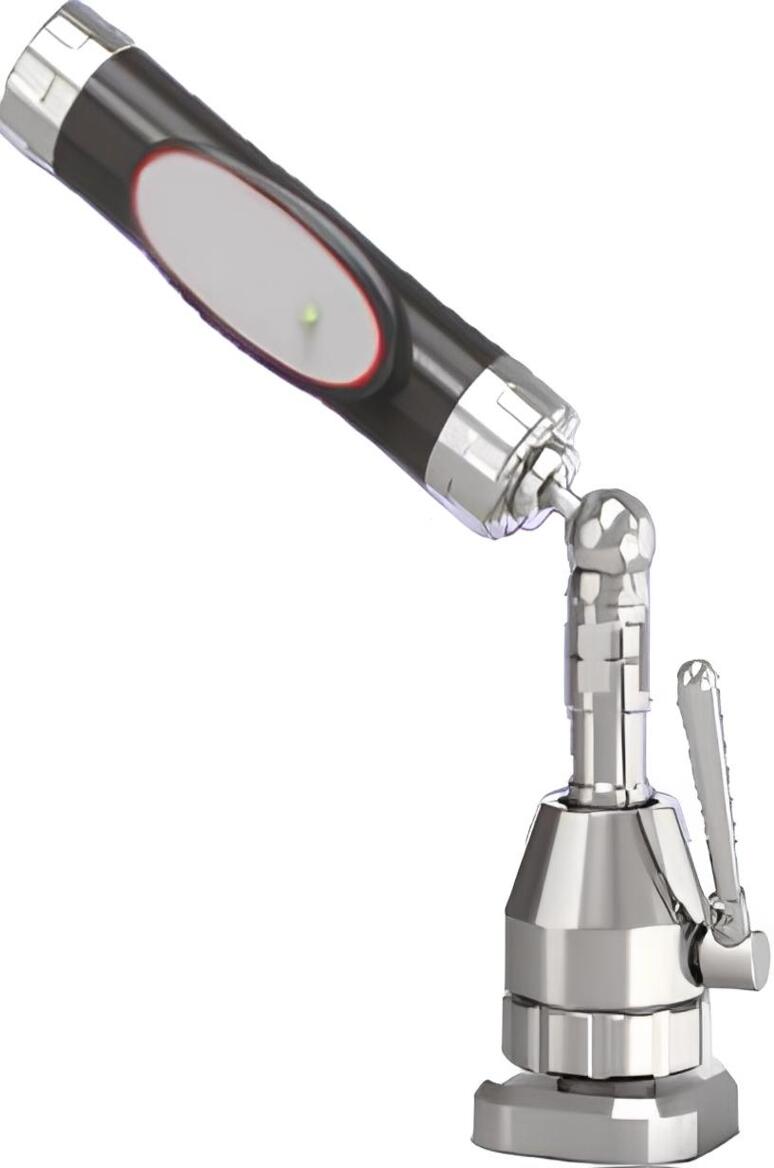

Беспроводной датчик со сферическим наконечником MT21
Инструмент быстрой диагностики производительности станка
Беспроводной датчик со сферическим наконечником Zhongtu Instrument MT21 представляет для Вас простое, быстрое, экономичное и высокоэффективное решение для диагностики производительности станка с целью быстрого и недорого тестирования, улучшения производительности станка и повышения качества обработки.
Технические параметры
Вид связи Bluetooth (обычное значение10м)
Способ питания Литиевая батарея
Разрешение 0.1мкм
Точность измерения ±(0.7+0.3%L)мкм
Диапазон измерения ±1.0мм
Ход датчика ±2.0мм
Скорость отбора 1000Гц
Рабочий диапазон (0~40)°С
Размеры системного блока 150мм×26мм×21мм
Альтерантивная комплектация
1. Группа линз для линейности облегченного типа 1к.
2. Регулируемая вращающаяся линза 1к.
3. Трехкоординатный зажим измерительной головки 1к.
4. Группа линз для углов 1к.
5. Группа линз для поверхности 1к.
6. Группа линз для короткой прямолинейности 1к.
7. Группа линз для длинной прямолинейности 1к.
8. Комплектующие для прямолинейности 1к.
9. Группа линз для перпендикулярности 1к.
10. Автоматическая высокоточная поворотная платформа 1к.
11. Ортогональный пусковой блок 1к.
Простота и быстрота

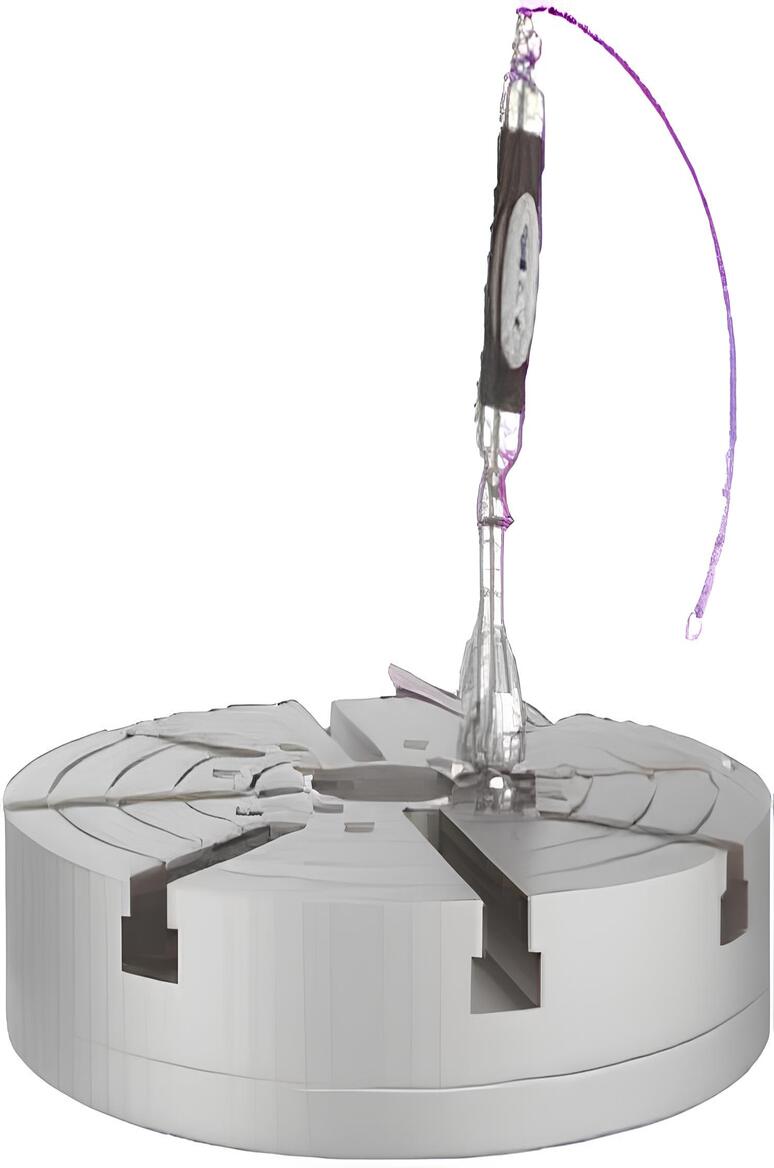

Процесс работы измерительного ПО может автоматически генерировать эксплуатационный процесс станка. Простая однократная настройка позволяет завершить испытание круговой траектории в трех ортогональных плоскостях. Тестирование производительности занимает всего 10-15 минут.
Мощная диагностическая функция
Комплексный диагностический отчет с мощными диагностическими функциями предоставляет всестороннюю и профессиональную оценку производительности станка. На примере 360-градусного измерения поверхности XY можно сделать следующую оценку: люфт X, люфт Y, обратный скачок X, обратный скачок Y, поперечный люфт X, поперечный люфт Y, периодическая погрешность X, периодическая погрешность Y, рассогласование сервоприводов, перпендикулярность, прямолинейность X, прямолинейность Y, несоответствие масштабирования, погрешность шкалы X, погрешность шкалы Y, шаг винта X, шаг винта Y, скорость подачи, смещение центра X, смещение центра Y, допуск положения, оптимальный радиус, округлость.
Беспроводная работа
Передача данных осуществляется на ноутбук через беспроводное соединение Bluetooth, что сокращает передвижение и повышает удобство.
Область применение
• Измерение округлости станка
• Аналитический отчет погрешностей
