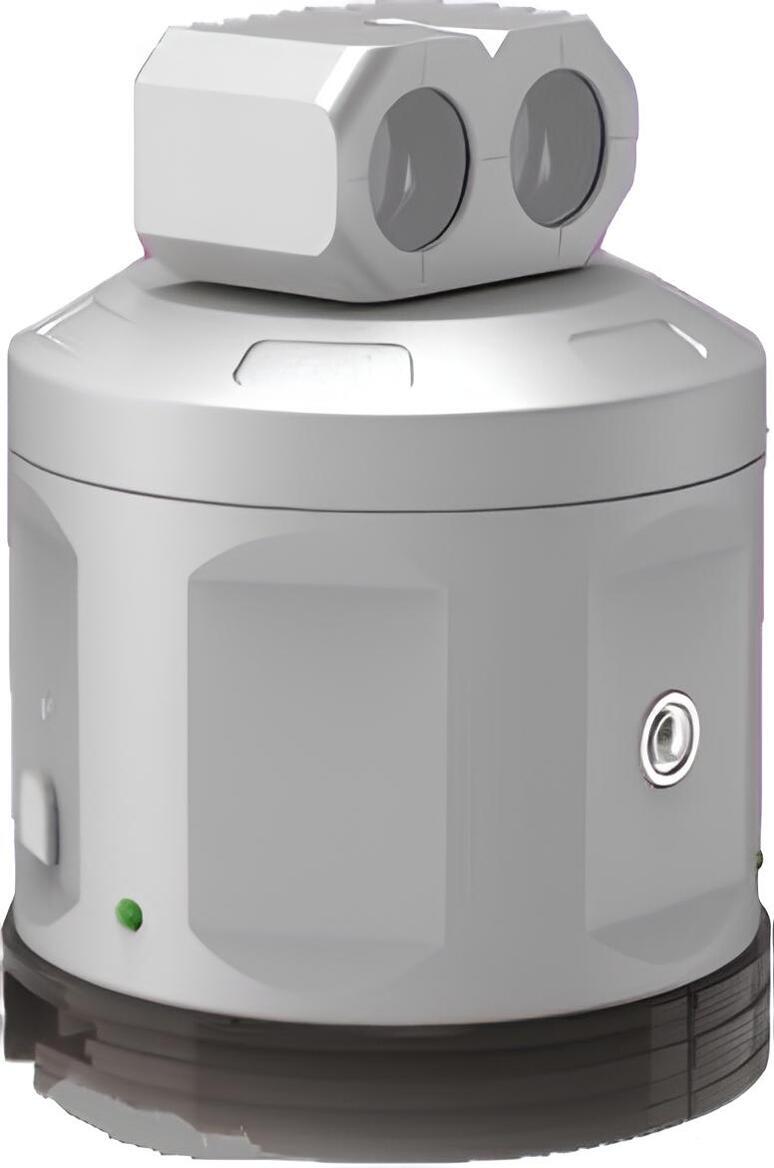

| Модель прибора | WR50 |
| Диапазон измерения угла | (0~360)° |
| Точность измерения | ±1″ |
| Разрешение | 0.1″ |
| Максимальная скорость вращения | 10 об/мин |
| Максимальная скорость сопровождения | 2 об/мин |
| Вес | 1.9 кг |
| Высота | 148 мм |
| Диаметр | 112 мм |
| Вид связи | Bluetooth |
| Способ питания | Литиевая батарея |

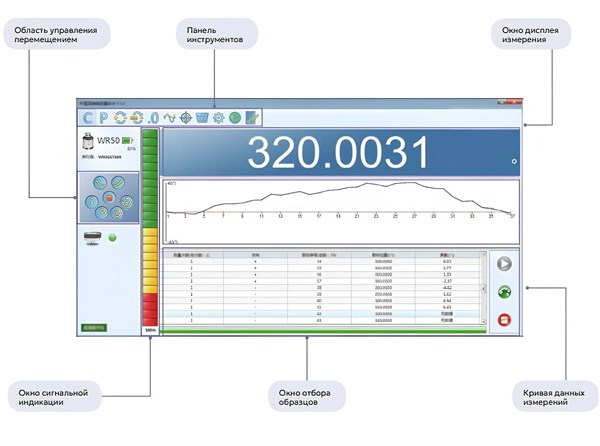

Описание ПО
Конфигурация измерения эксцентрикового вала
Конфигурация измерения эксцентрикового
вала в основном состоит из системного блока
SJ6000, группы линз для углов, автоматической
высокоточной поворотной платформы WR50,
комплектующих для эксцентрикового вала, ПО
для измерения эксцентрикового вала и других
компонентов.
Комплектующие эксцентрикового вала
используются для измерения точности
позиционирования угла, когда поворотная
платформа, как, например, люлька вала, не может
быть установлена в центре вала.
Принцип измерения эксцентрикового вала
Принцип измерения эксцентрикового вала заключается в использовании синхронного движения
линейной оси и поворотной оси станка. Как показано на рисунке ниже, каждое движение поворотной
оси соответствует движению линейной оси. Необходимо обратить внимание на то, что даже при одном и
том же угловом перемещении оси интервалы перемещения линейной оси будут различаться, тем самым
обеспечивая согласованность интерферометра и WR50.
Пример применения автоматической высокоточной поворотной платформы
• Измерение поворотной оси на станке с числовым программным управлением
• Измерение угла индексирующей пластины с числовым программный управлением
• Измерение электрического шпинделя на станке с числовым программным управлением
• Измерение оси рыскания на станке с числовым программным управлением
• Измерение делений токарного станка с числовым программным управлением
Пример применения измерения эксцентрикового вала
• Измерение угла индексирующей пластины с числовым программный управлением
• Измерение делений токарного станка с числовым программным управлением
